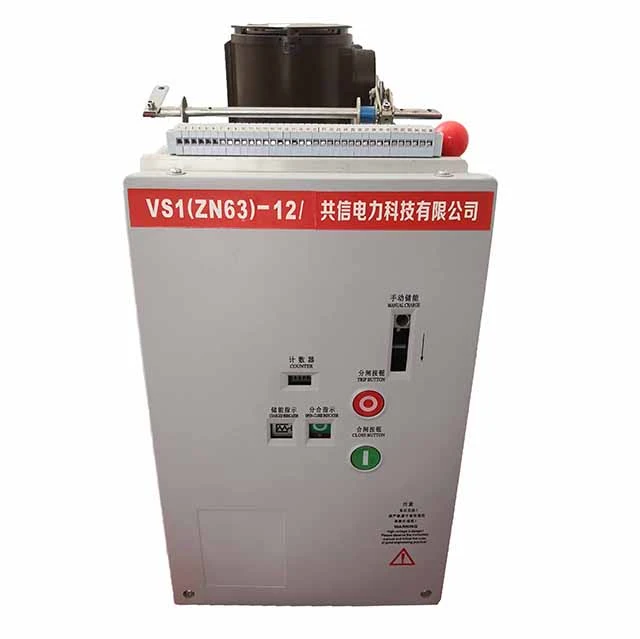

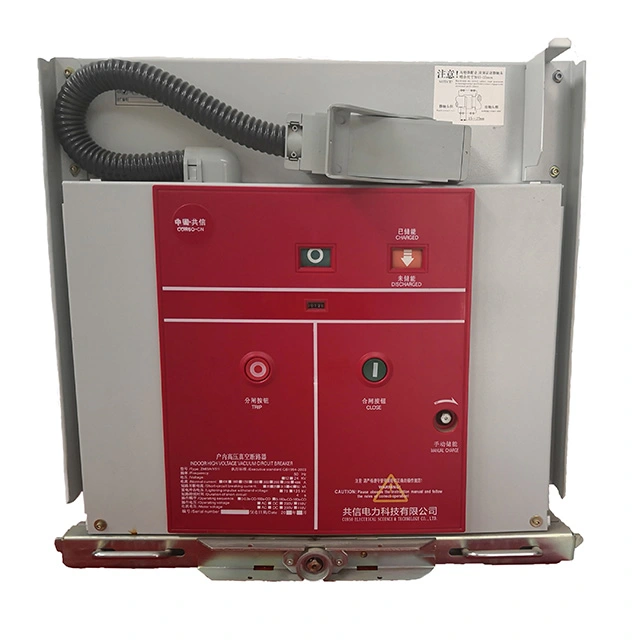

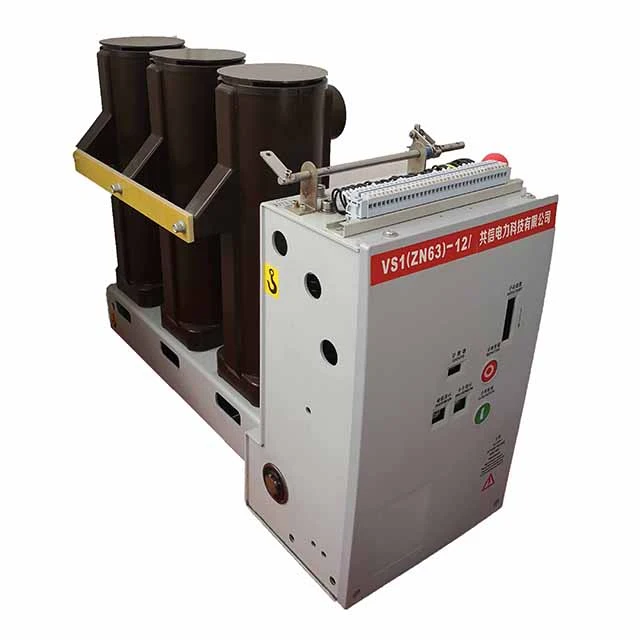

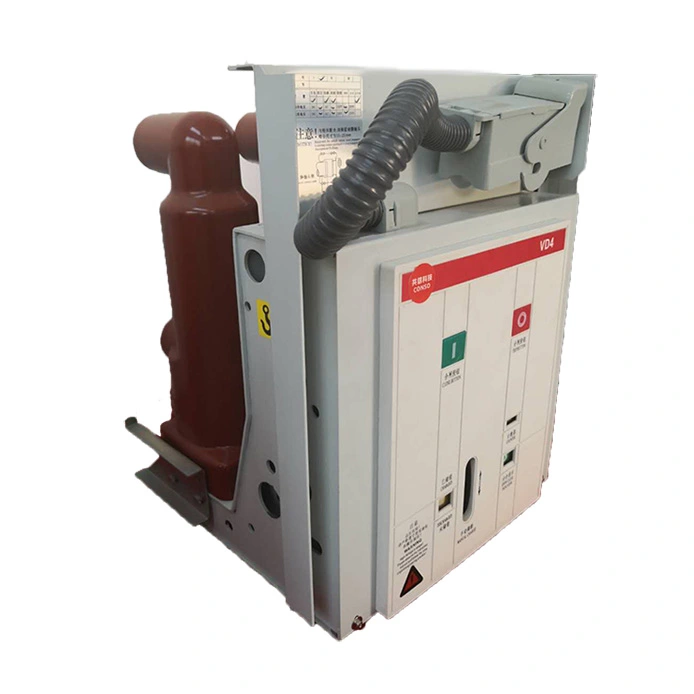

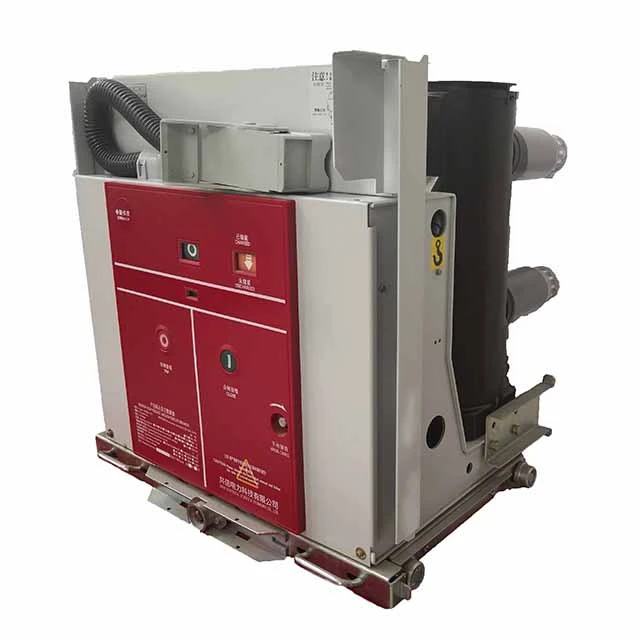

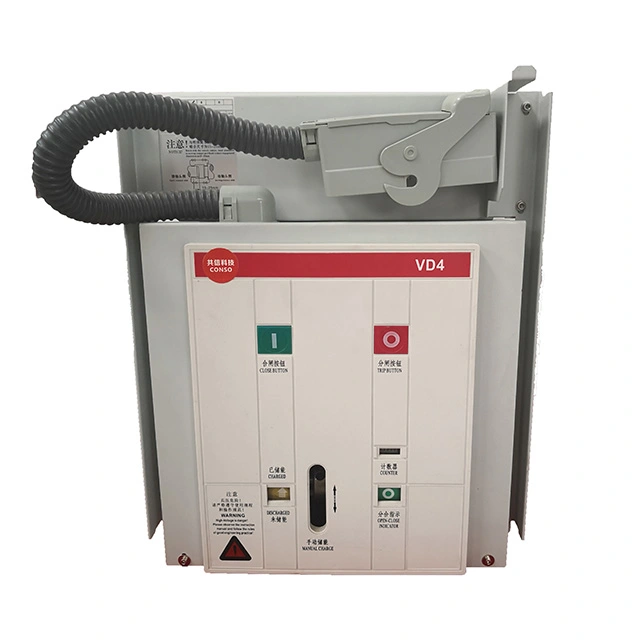

Le disjoncteur à vide intérieur hv mv de type 11kv est un appareil électrique moyenne tension conçu pour contrôler et protéger le réseau électrique CA. L'ampoule à vide est l'élément principal permettant d'éteindre les arcs immédiatement et en toute sécurité, afin de garantir des performances fiables même dans des conditions de fonctionnement exigeantes. Le mécanisme de fonctionnement d'un disjoncteur à vide intérieur de type 11kv hv mv est un mécanisme à ressort qui pourrait répondre avec précision aux signaux de défaut et couper le courant via les ampoules à vide. De plus, un disjoncteur 11kv de type vide intérieur hv mv peut être de type stationnaire ou de type chariot pour le rendre adapté au panneau électrique de type KYN28 ou de type HXGN.
En raison de sa conception compacte et de sa résistance mécanique élevée, il est largement utilisé dans les sous-stations de services publics, les installations industrielles et les systèmes de distribution d'énergie commerciaux, tels que les secteurs de l'acier, des mines, de la pétrochimie et des transports.
|
Max. Tension de fonctionnement (kV) |
12 |
||
|
Tension de fonctionnement (V) |
CA 220/110 CC 220/110 |
||
|
Fréquence nominale (Hz) |
50 |
||
|
Tolérance nominale de tension d'impulsion d'éclairage (kV) |
75 |
||
|
1 min Tension de fréquence industrielle (kV) |
42 |
||
|
Courant nominal de coupure de court-circuit (kA) |
25 |
31.5 |
40 |
|
Courant nominal (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Durée de vie mécanique (fois) |
10 000 ou 20 000 |
||
|
Temps de coupure en court-circuit (heures) |
30 |
||
|
Vitesse de fermeture moyenne (m/s) |
0,5 à 0,8 |
||
|
Vitesse de déclenchement moyenne (m/s) |
0,9 à 1,2 |
||
|
Temps de fermeture (ms) |
35 à 70 |
||
|
Temps de déclenchement (ms) |
20 à 50 |
||
Q : Un disjoncteur 11kv à vide intérieur hv mv est-il respectueux de l'environnement par rapport aux disjoncteurs SF6 ?
R : Oui. Contrairement aux disjoncteurs à gaz SF6, un disjoncteur à vide intérieur hv mv de type 11kv n'utilise aucun gaz à effet de serre. Ils s'appuient uniquement sur la technologie du vide, ce qui en fait une option propre et écologique, sans risque de fuite de gaz.
Q : Quelles sont les exigences de maintenance d'un disjoncteur à vide intérieur hv mv de type 11kv ?
R : L’entretien de routine est minime. Des contrôles périodiques de l'usure des contacts, de la lubrification du mécanisme de commande, de la résistance d'isolation et du câblage secondaire sont recommandés. Dans la plupart des cas, seules de simples inspections sont nécessaires lors des arrêts programmés.
Q : Le disjoncteur à vide intérieur hv mv de type 11kv peut-il être personnalisé ?
R : Oui, les fabricants proposent généralement des types fixes et sur chariot, différents courants nominaux (630 A, 1 250 A, 1 600 A, 2 000 A, etc.), ainsi qu'une variété de bobines de déclenchement, de TC et de contacts auxiliaires adaptés à la conception de l'appareillage de commutation.
