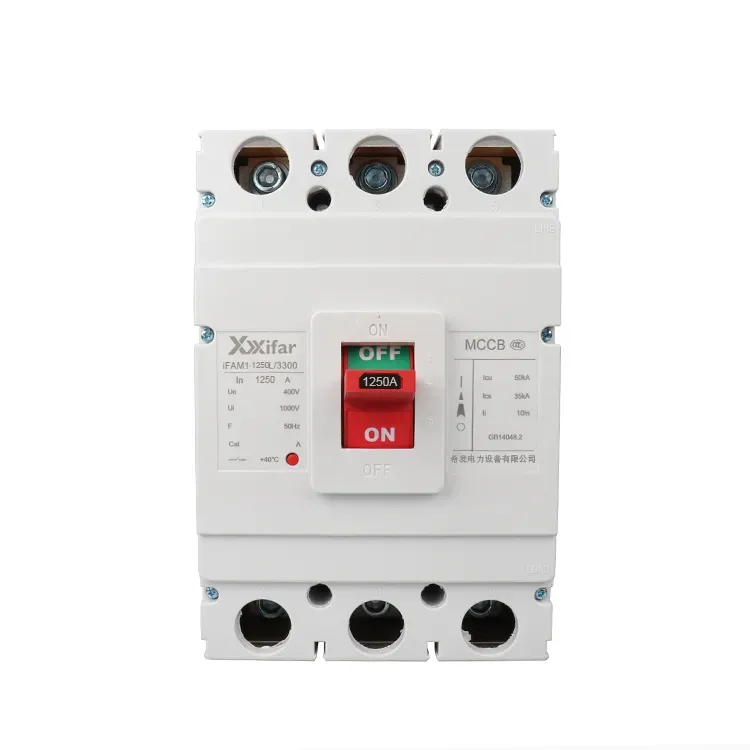

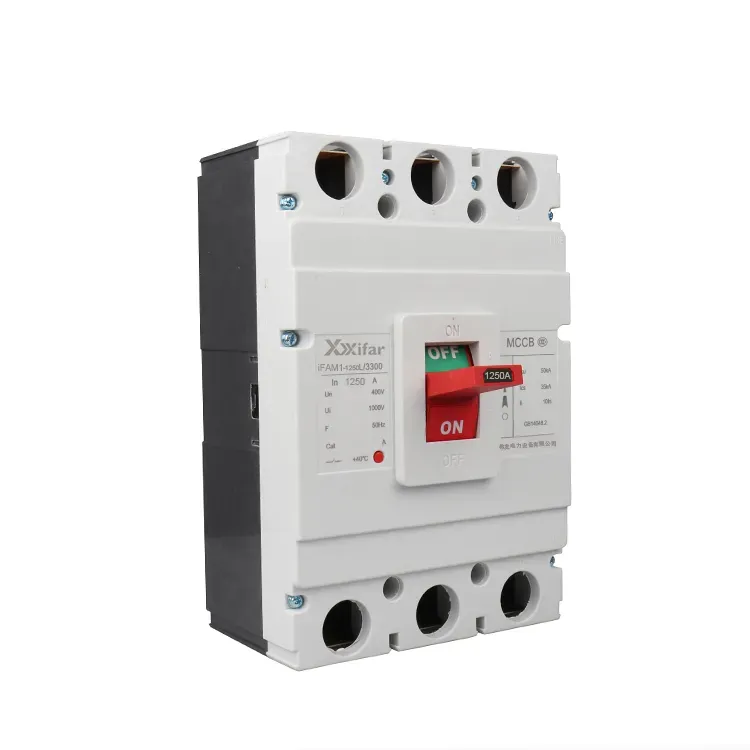

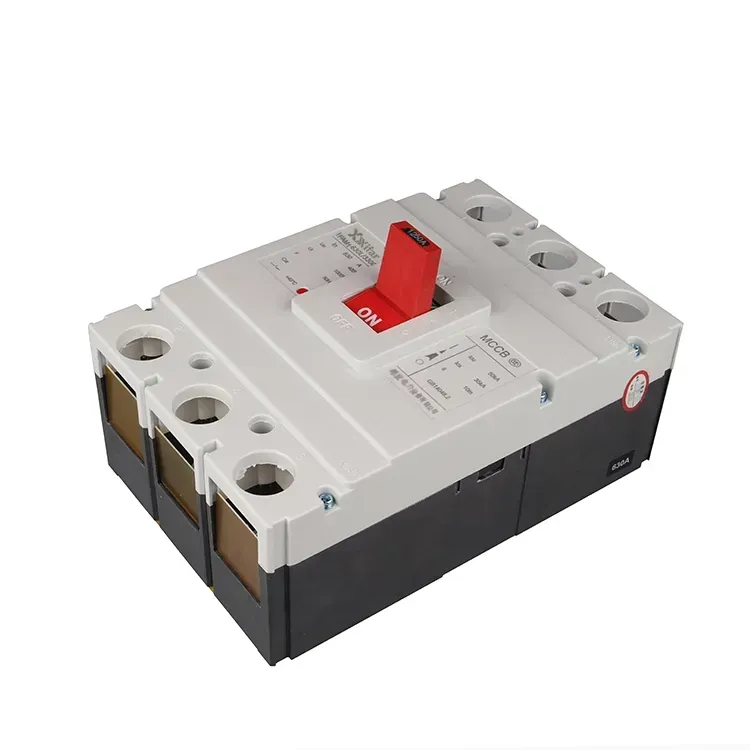

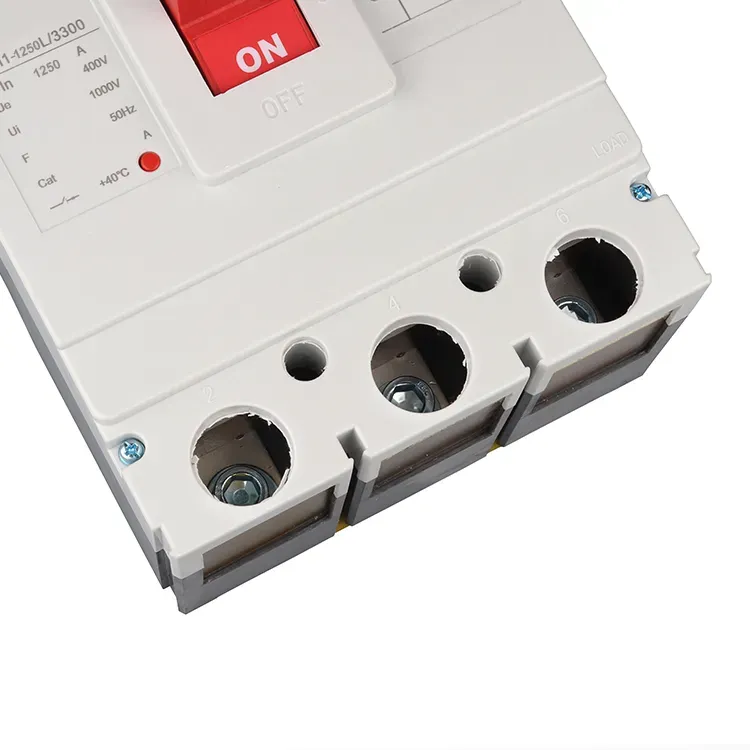

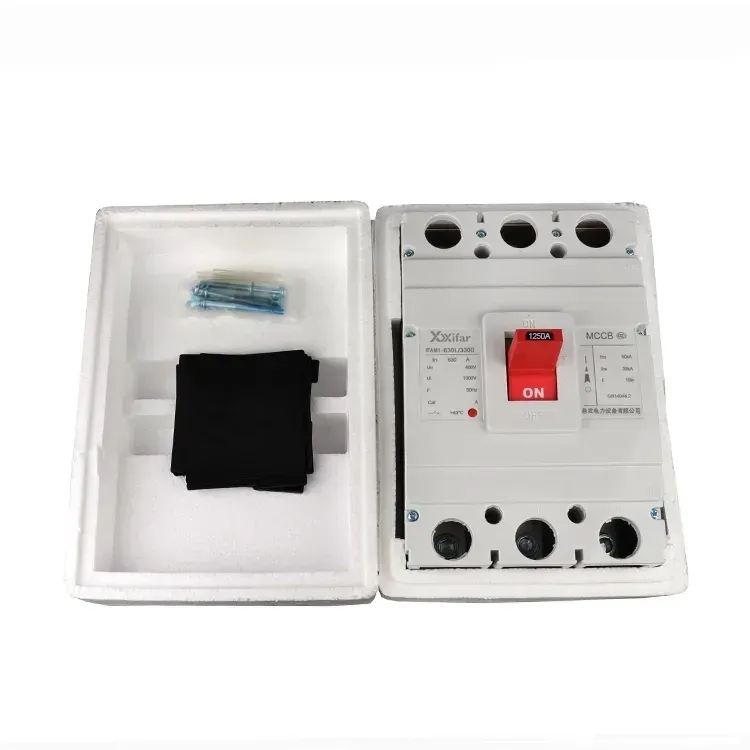

Disjoncteur Mccb 1250 A, 3 pôles, 600 V

Un disjoncteur mccb de 1 250 ampères, tripolaire, 600 V se compose principalement de trois parties de base : le système de contact, le système d'extinction d'arc et les déclencheurs. Ces déclencheurs offrent différentes fonctions de protection, notamment la protection contre les surintensités, la protection contre les sous-tensions, la protection thermique et le déclenchement par shunt. Un disjoncteur mccb tripolaire de 1 250 ampères, 600 V, est fermé manuellement ou par un pilote motorisé. Une fois les contacts fermés, ils sont maintenus en position par un mécanisme sans déclenchement. Lorsqu'un défaut se produit, le déclencheur correspondant active le mécanisme, libérant le loquet et provoquant le déclenchement automatique du disjoncteur mccb 1 250 ampères, 3 pôles, 600 V, protégeant ainsi le circuit.

1. Déclencheur shunt

Le déclencheur shunt est utilisé pour le fonctionnement de la télécommande. Il permet d'ouvrir le circuit à distance via un disjoncteur mccb 3 pôles 600 V de 1 250 ampères.

2. Déclencheur de surintensité

Cette unité offre une protection contre les courts-circuits et les surintensités. Lorsque le courant dépasse la valeur prédéfinie, la force électromagnétique générée par le déclencheur libère le verrou. Le contact mobile se sépare alors rapidement sous la force du ressort, interrompant le circuit.

3. Déclencheur de sous-tension

Cette unité offre une protection contre les pertes de tension. Sa bobine est directement connectée à l'alimentation électrique et reste sous tension dans des conditions normales, ce qui permet au disjoncteur mccb de 1 250 ampères, 3 pôles, 600 V de rester fermé. Lorsque l'alimentation est perdue ou que la tension chute de manière significative, la force magnétique s'affaiblit et devient inférieure à la force du ressort. Le ressort entraîne ensuite le noyau mobile, libérant le loquet et provoquant le déclenchement du disjoncteur mccb tripolaire de 1 250 ampères, 600 V.

4. Déclencheur thermique

Lorsqu'un courant de surcharge circule à travers le disjoncteur mccb 3 pôles 600 V de 1 250 A, la bande bimétallique à l'intérieur du déclencheur thermique chauffe à cause du courant. Étant donné que les deux métaux ont des coefficients de dilatation différents, ils se plient à des vitesses différentes lorsqu’ils sont chauffés. Cette déformation pousse le mécanisme de déclenchement, provoquant l'ouverture et l'interruption du circuit du disjoncteur à boîtier moulé MCCB tripolaire de 1 250 A.

Paramètre du disjoncteur mccb 1250 ampères 3 pôles 600v :

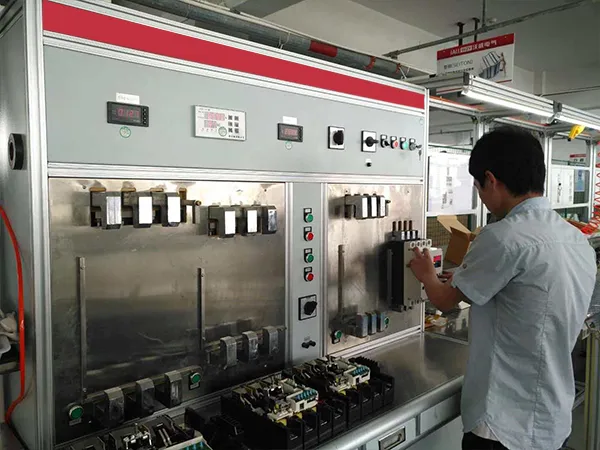

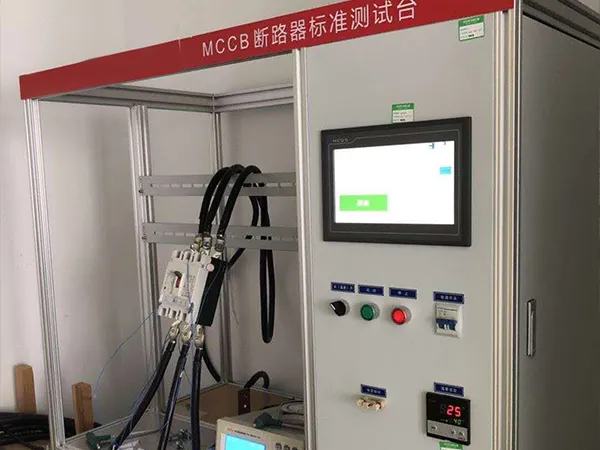

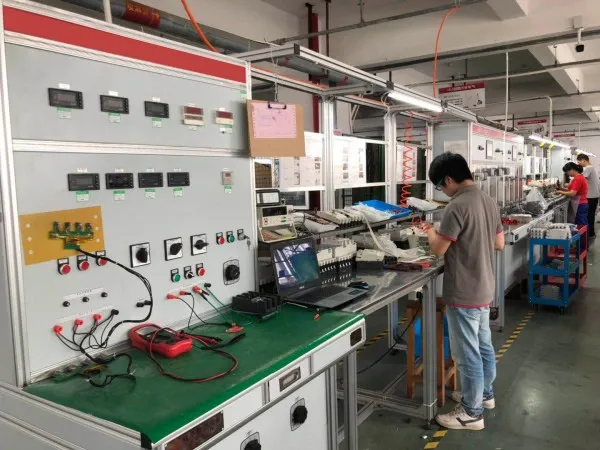

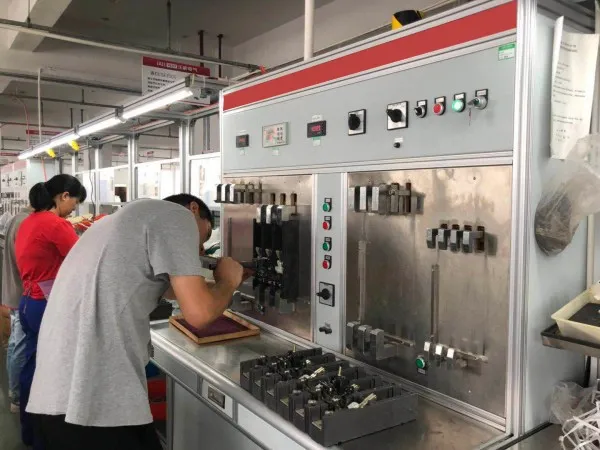

Tests de produits

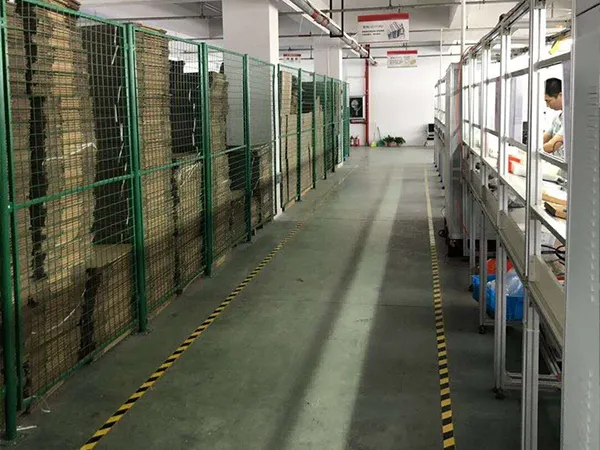

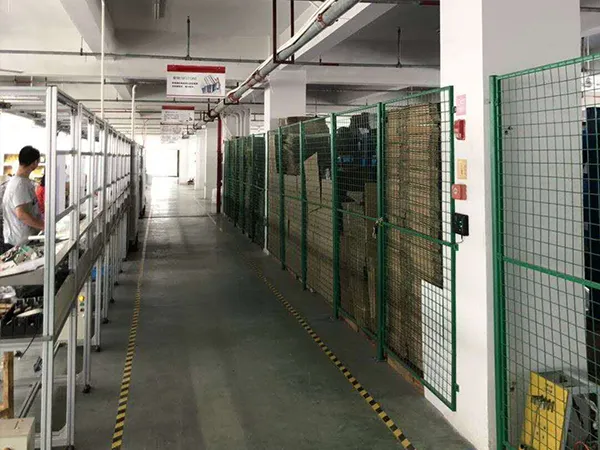

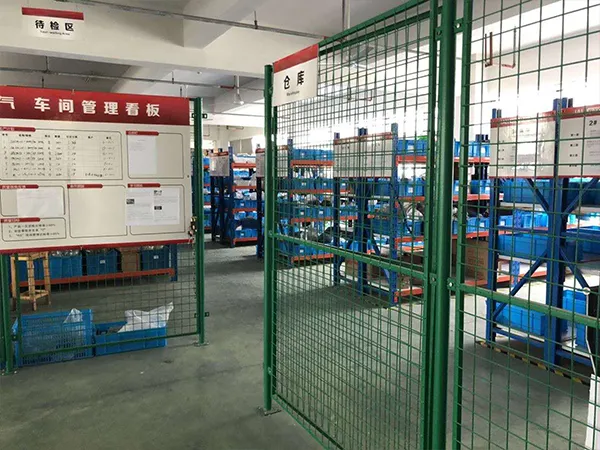

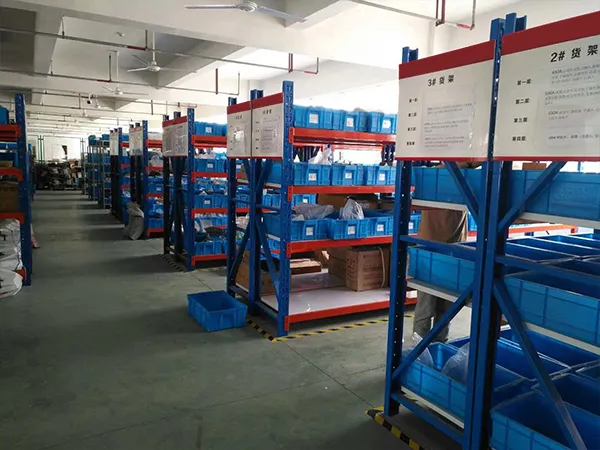

Entrepôt

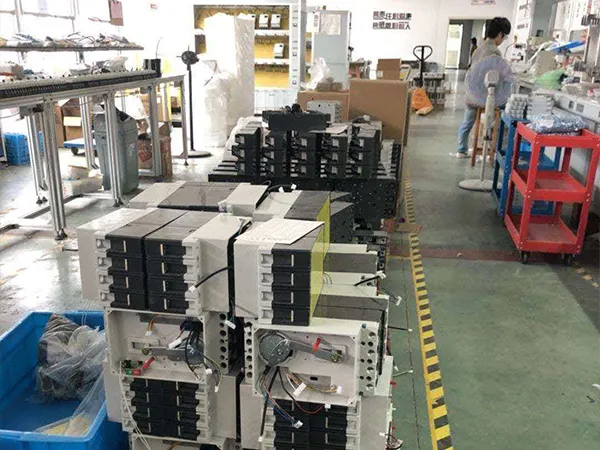

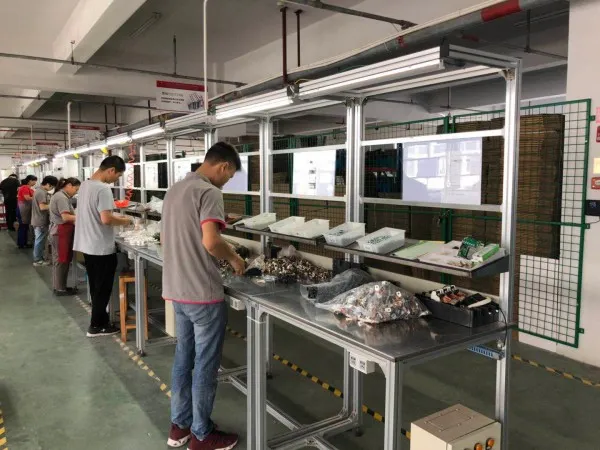

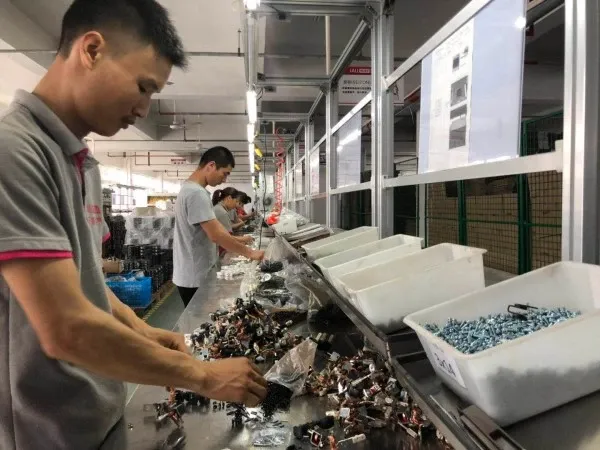

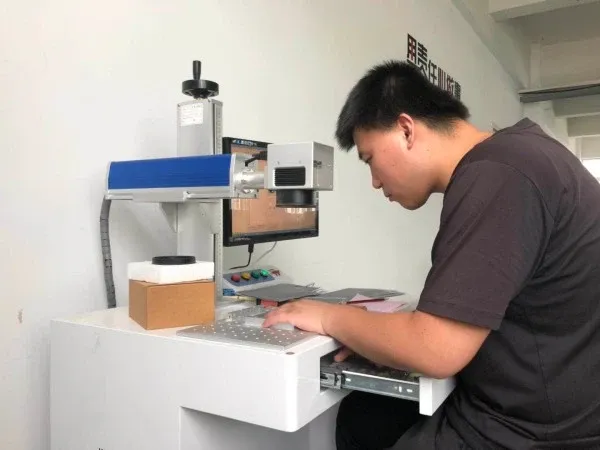

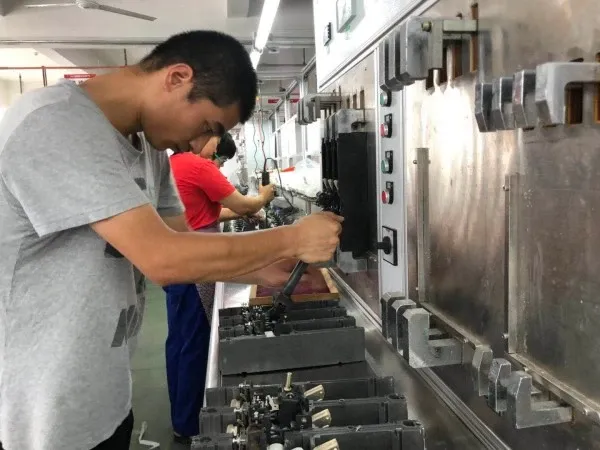

Production

Certificat
