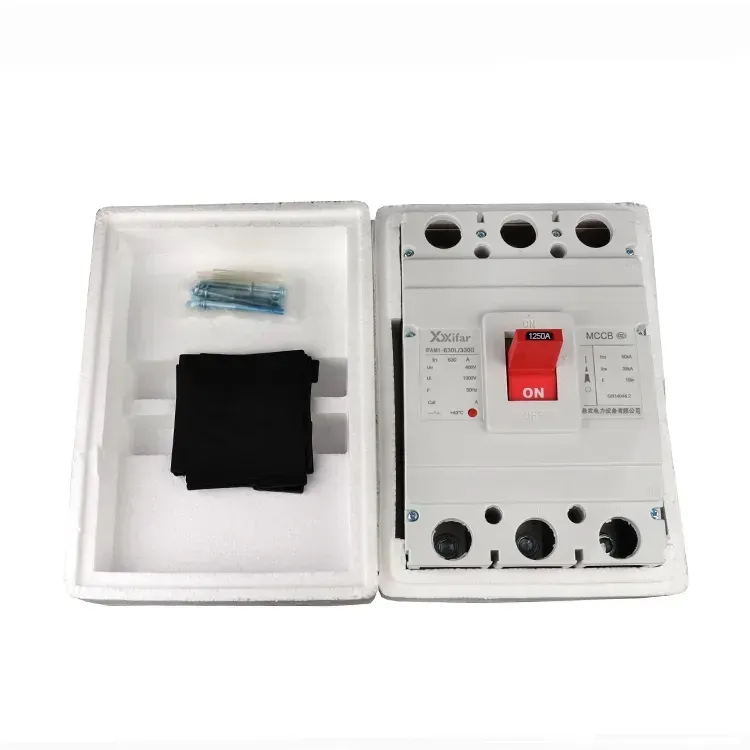

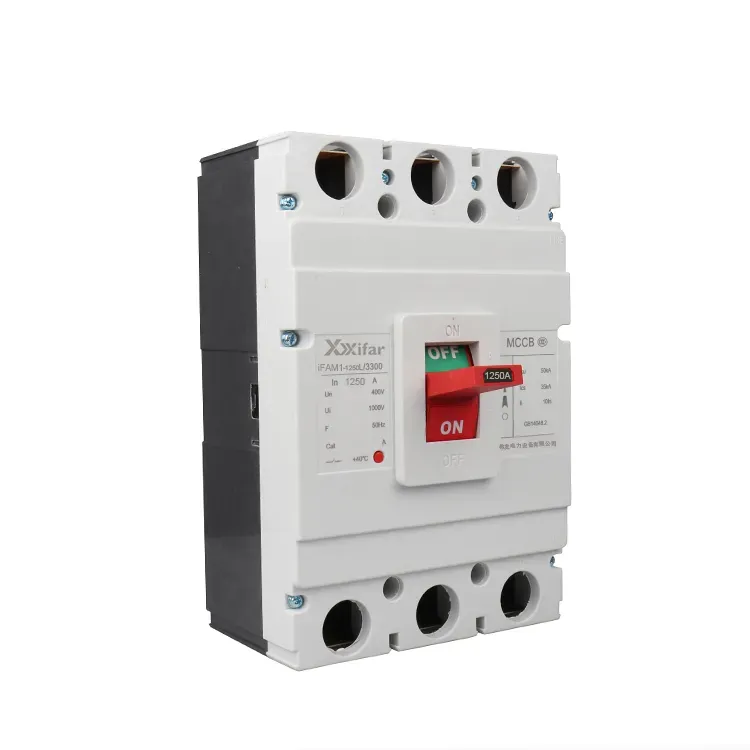

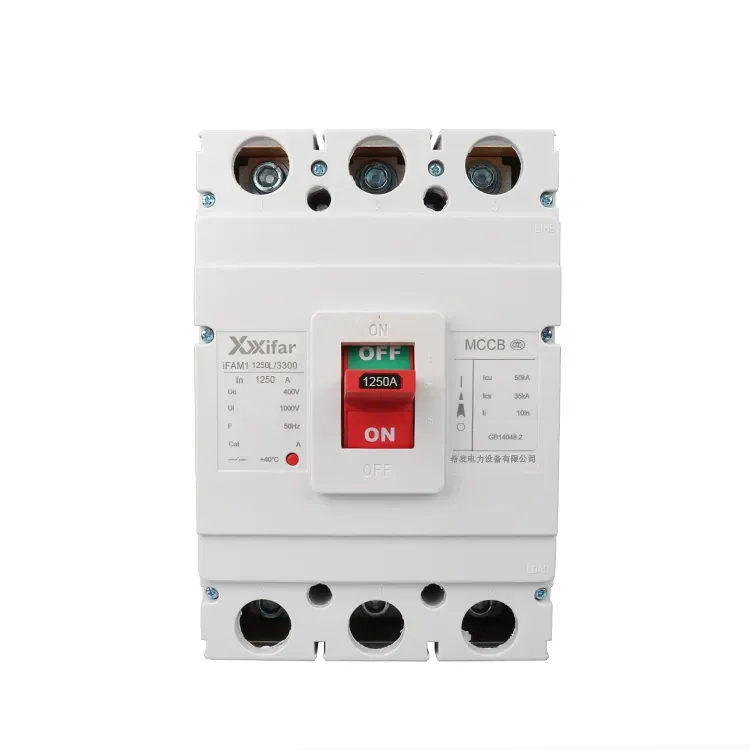

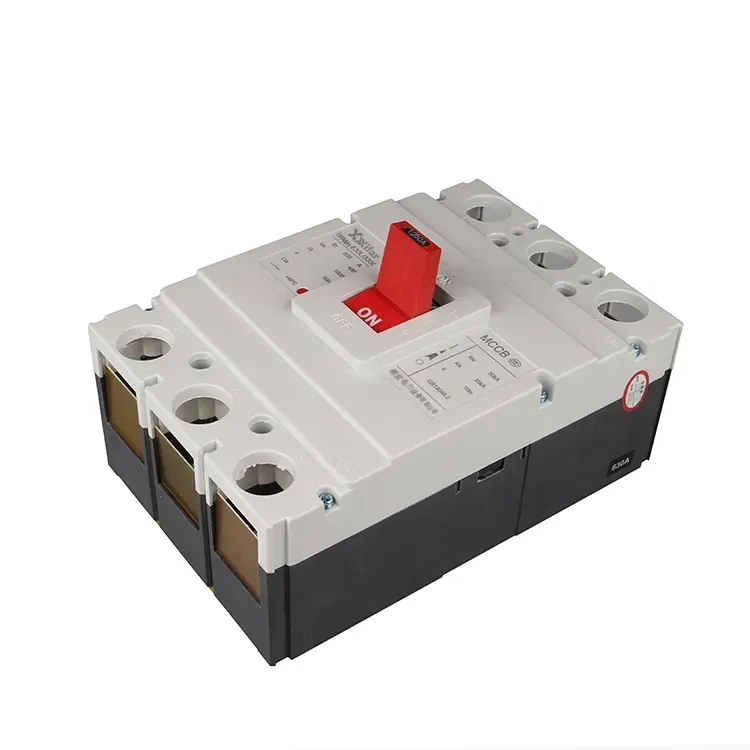

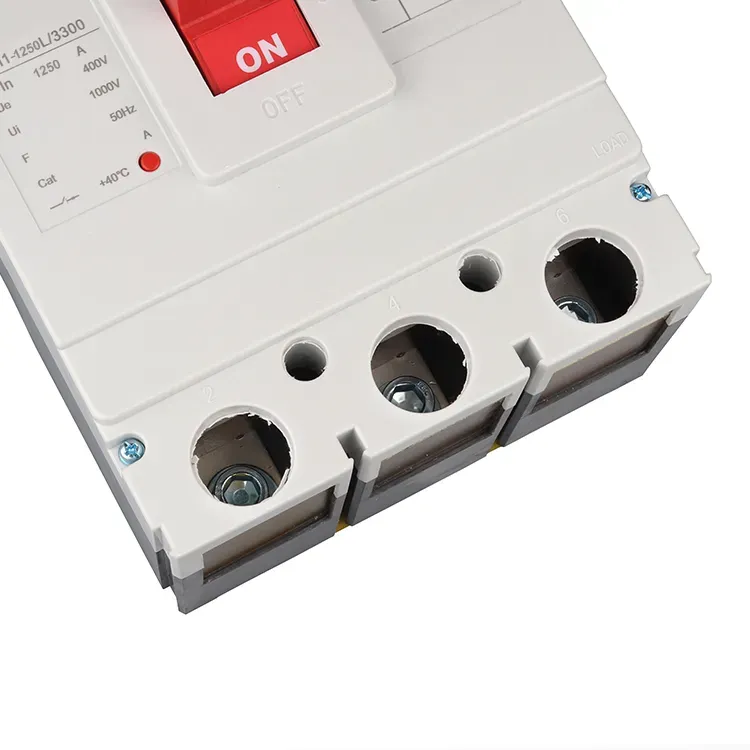

Disjoncteur de boîtier de module 1250a 3 pôles Tpn 50ka

Grâce à leurs performances et leurs caractéristiques, les disjoncteurs à boîtier module 1250a 3 pôles tpn 50ka sont utilisés dans une large gamme d'applications :

1. Distribution d'énergie industrielle

Dans les usines, les disjoncteurs de boîtier de module 1250a 3 pôles tpn 50ka sont couramment installés dans les panneaux de distribution d'atelier et les centres de contrôle de moteurs. Les MCCB 1 250 A tripolaires et tpn 50 kA servent de disjoncteurs principaux ou d'alimentation, qui assurent une protection contre les surcharges et les courts-circuits pour les lignes de production, les gros moteurs et autres équipements industriels.

2. Bâtiments commerciaux et publics

Les disjoncteurs de boîtier de module 1250a 3 pôles 50ka sont largement utilisés dans les immeubles de bureaux, les centres commerciaux, les hôtels, les hôpitaux et les écoles. Généralement, il utilise notamment des lignes de distribution principales, des panneaux au niveau du sol et de grands circuits d'éclairage, ce qui garantit le fonctionnement sûr des systèmes électriques dans les installations publiques.

3. Projets d'infrastructures

Les disjoncteurs à boîtier de module 1250a à 3 pôles et tpn 50ka sont utilisés dans les systèmes de distribution des ports, des aéroports, du transport ferroviaire et des autoroutes. Leur fiabilité et leur pouvoir de coupure élevé rendent les disjoncteurs à boîtier module 1 250 a 50ka adaptés aux applications qui exigent un niveau élevé de continuité de puissance et de sécurité de fonctionnement.

4. Énergies renouvelables et centres de données

Les disjoncteurs à boîtier module 1250a 3 pôles et tpn 50ka jouent un rôle clé dans les centrales photovoltaïques et les parcs éoliens, en particulier dans les étapes de collecte et de distribution d'énergie. Dans les centres de données, les disjoncteurs de boîtier de module 1250a à 3 pôles et tpn 50ka sont également utilisés dans les panneaux de distribution d'entrée et de sortie UPS pour fournir une protection essentielle des circuits.

5. Systèmes de distribution résidentiels

Dans les communautés résidentielles, les disjoncteurs à boîtier module 1250a à 3 pôles et tpn 50ka sont généralement installés dans les salles de distribution principales ou dans les panneaux au niveau du bâtiment. Les MCCB fonctionnent comme interrupteur d'arrivée principal pour les bâtiments ou comme disjoncteurs d'arrivée haute capacité pour les unités individuelles.

Paramètre de disjoncteur de boîtier de module tpn 50ka à 3 pôles 1250a :

Fonctions d'un disjoncteur de boîtier de module 1250a 3 pôles tpn 50ka

1. Protection contre les fuites, les courts-circuits et les surcharges

Les disjoncteurs à boîtier de module 1250a 3 pôles tpn 50ka sont conçus pour produire, transporter et couper du courant dans des conditions de fonctionnement normales. Les disjoncteurs de boîtier de module 1250a 3 pôles tpn 50ka peuvent également gérer des situations anormales telles que la surcharge et le court-circuit. Lorsque le courant dépasse la valeur nominale pendant une certaine période, le disjoncteur du boîtier du module MCCB se déclenche avec un délai pour éviter les dommages dus à la surchauffe. En cas de court-circuit, le disjoncteur du boîtier du module MCCB 1250A 3P 50kA déconnecte automatiquement le circuit pour protéger le câblage et l'équipement connecté. Certains modèles sont équipés d'une protection contre les courants résiduels très sensible, qui offre une protection efficace contre les fuites et les chocs électriques. Lorsque des conditions anormales dépassent les limites de sécurité, le disjoncteur du boîtier du module MCCB interrompt le circuit pour éviter tout dommage.

2. Fonction d'isolement

Le boîtier d'un disjoncteur à boîtier de module 1250a 3 pôles tpn 50ka est constitué d'un matériau isolant, qui sépare les conducteurs sous tension des pièces métalliques mises à la terre. Tous les composants internes sont enfermés dans ce boîtier moulé, qui forme une structure compacte. Une fois que le courant dépasse la valeur de déclenchement prédéfinie, le disjoncteur du boîtier du module 1250a 3 pôles tpn 50ka ouvre automatiquement le circuit pour assurer à la fois la protection de l'équipement et la sécurité de l'utilisateur en isolant la section défectueuse.

3. Capacité de limitation et d'interruption de courant

Les disjoncteurs de boîtier de module 1250a 3 pôles tpn 50ka sont capables d'interrompre en toute sécurité les courants de défaut, y compris les courants de court-circuit élevés. Les disjoncteurs à boîtier de module 1250a 3 pôles tpn 50ka se caractérisent par plusieurs pouvoirs de coupure nominaux, tels que le pouvoir de coupure en court-circuit nominal (Icn), le pouvoir de coupure en court-circuit ultime (Icu), le pouvoir de coupure en court-circuit de service (Ics) et le courant de tenue de courte durée (Icw), qui définissent leur capacité à gérer et à éliminer les conditions de défaut.
