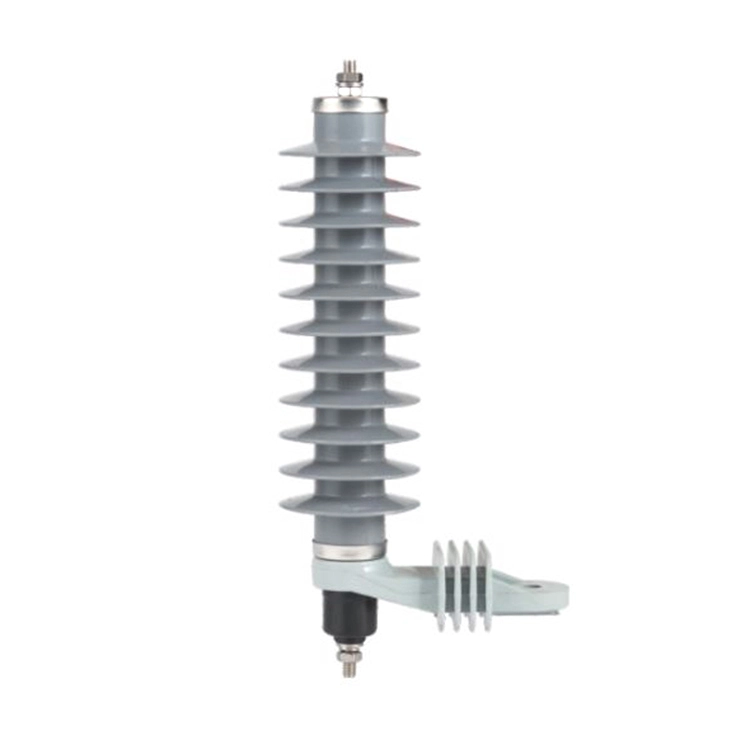

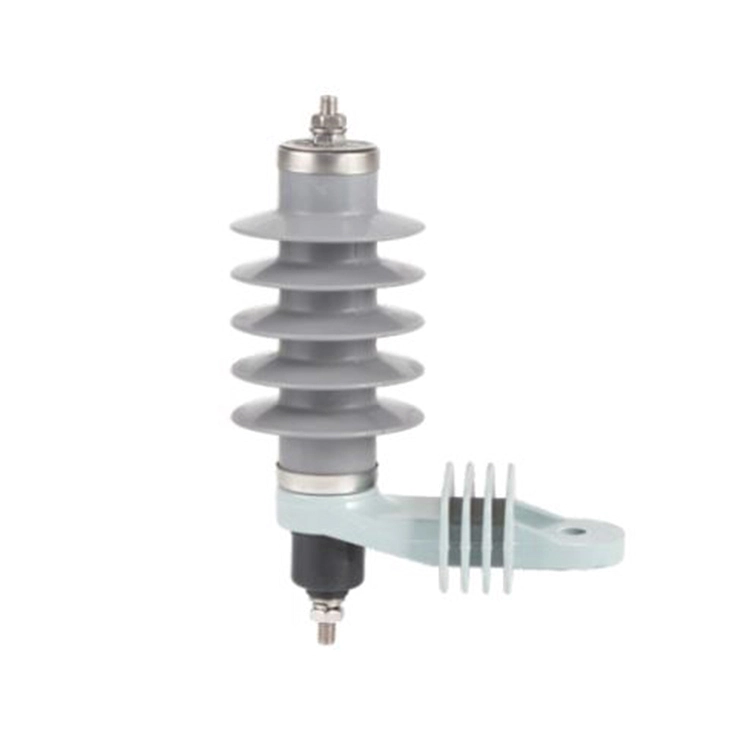

Les blocs de varistances ZnO sont le composant central de la moyenne tensionparafoudrespour transformateur. Il permet aux parafoudres moyenne tension d'avoir des caractéristiques volt-ampère non linéaires extrêmement fortes, ce qui signifie que la résistance est extrêmement élevée et ne conduit presque aucun courant à la tension de fréquence industrielle, cependant, elle diminue fortement dans des conditions de surtension, permettant au courant de circuler et de décharger l'énergie.
Le boîtier d'isolation est doté d'une structure à jupe parapluie pour augmenter au maximum la ligne de fuite. Dans la plupart des cas, le boîtier isolant est en porcelaine ou en caoutchouc de silicone. Le boîtier en porcelaine est plus résistant en termes de résistance mécanique, ce qui est largement utilisé dans les réseaux électriques de 110 kV, et le boîtier en polymère ne pèse que 1/5 à 1/3 du poids d'une traversée en porcelaine qui est largement utilisée dans les réseaux électriques de 10 à 66 kV.
|
Mode |
Nous |
Ur |
Uc |
U1mA |
Contre |
VL |
VSw |
LD (2 ms) |
HC (4/10μs) |
|
|
kV (rms) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
8.0 |
17.3 |
15 |
12.8 |
100 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
15.0 |
34.5 |
30 |
25.6 |
100 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
25.0 |
57.5 |
50 |
38.5 |
100 |
65 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77.0 |
154 |
134 |
114 |
250 |
100 |
| Nous | Tension nominale du système |
| Ur | Tension nominale du parafoudre |
| Uc | Tension de fonctionnement continue |
| U1mA | Tension de référence CC à 1 mA |
| Contre | Tension résiduelle d'impulsion de courant raide ; |
| VL | Tension résiduelle d'impulsion de foudre |
| VSw | Tension résiduelle d'impulsion de commutation |
| LD | Résistance aux impulsions de courant de longue durée |
| HC | Résistance aux impulsions à courant élevé |
Q : Comment fonctionne un parafoudre à oxyde de zinc moyenne tension pour transformateur ?
R : Sous une tension à fréquence industrielle normale, le parafoudre ZnO présente une résistance extrêmement élevée et ne conduit presque aucun courant.
Lorsqu'une surtension se produit, la résistance chute fortement, permettant au parafoudre de conduire et de dissiper en toute sécurité l'énergie de surtension.
Q : Le parafoudre à oxyde de zinc moyenne tension pour transformateur peut-il être personnalisé ?
R : Oui, ils peuvent être adaptés en fonction :
1. Classe de tension du transformateur ;
2. Configuration du système et type d'installation ;
3. Courant de surtension ;
4. Conditions environnementales (pollution, température, humidité).
