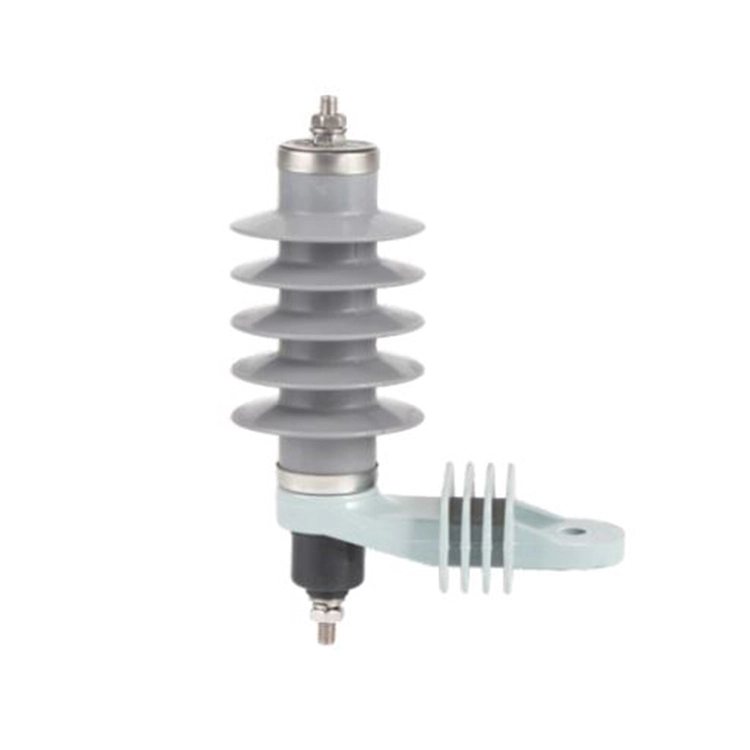

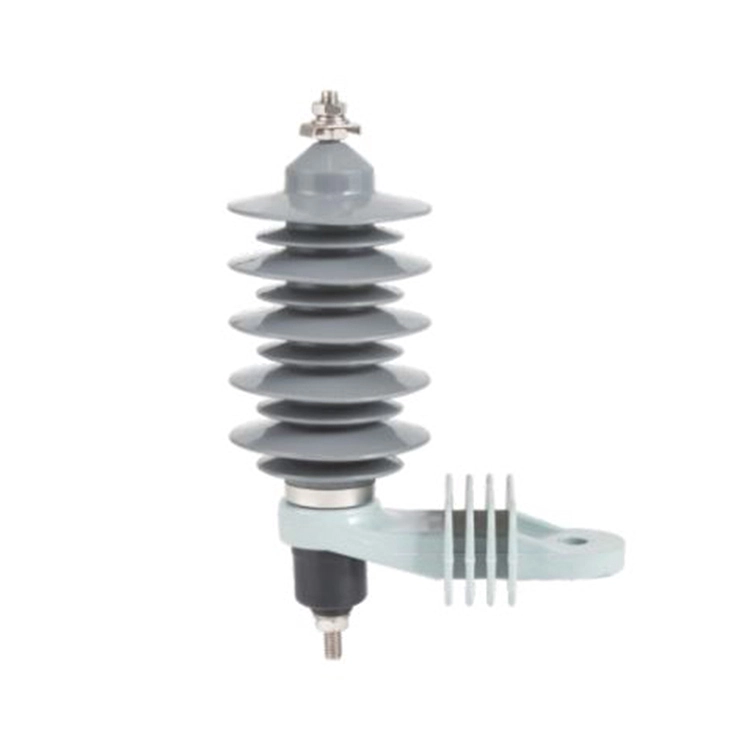

Le parafoudre à l'oxyde de zinc 11kv est un dispositif de protection essentiel utilisé dans les sous-stations et le réseau électrique de distribution. Il est conçu pour protéger les transformateurs de distribution, les panneaux électriques et les câbles contre la foudre et les surtensions de commutation.
En adoptant la technologie avancée de varistance ZnO, le parafoudre à oxyde de zinc de 11 kV dans la sous-station présente d'excellentes caractéristiques non linéaires, une réponse rapide et une faible tension résiduelle. Il assure une protection fiable contre les surtensions sans générer de courant de suivi de fréquence industrielle.
Disponible avec un boîtier en porcelaine ou en caoutchouc de silicone, leParafoudre d'éclairage à l'oxyde de zinc 11kvdans la sous-station offre une hydrophobicité supérieure, une résistance à la pollution et une longue durée de vie. Il convient à une installation intérieure et extérieure dans les sous-stations, les installations industrielles et les systèmes d'énergie renouvelable.
Parafoudre 3 à 10 kV :
|
Mode |
Nous |
Ur |
Uc |
U1mA |
Contre |
VL |
VSw |
LD (2 ms) |
HC (4/10μs) |
|
|
kV (rms) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Nous | Tension nominale du système |
| Ur | Tension nominale du parafoudre |
| Uc | Tension de fonctionnement continue |
| U1mA | Tension de référence CC à 1 mA |
| Contre | Tension résiduelle d'impulsion de courant raide ; |
| VL | Tension résiduelle d'impulsion de foudre |
| VSw | Tension résiduelle d'impulsion de commutation |
| LD | Résistance aux impulsions de courant de longue durée |
| HC | Résistance aux impulsions à courant élevé |
Q : Pourquoi un parafoudre à l'oxyde de zinc de 11 kV est-il nécessaire dans une sous-station ?
R : Les sous-stations sont des points critiques du réseau de distribution électrique, et les équipements tels que les transformateurs de distribution, les disjoncteurs moyenne et basse tension et les jeux de barres sont susceptibles d'être endommagés par des surtensions transitoires. Le parafoudre à oxyde de zinc 11 kv détourne ces surtensions en toute sécurité vers le sol, empêchant ainsi la rupture de l'isolation, les pannes d'équipement et les risques d'incendie potentiels dans les sous-stations 11 kv.
Q : Comment fonctionne un parafoudre à l'oxyde de zinc de 11 kV dans une sous-station ?
R : Lorsqu'une surtension se produit, la résistance de la varistance à l'oxyde de zinc diminue, permettant au parafoudre à l'oxyde de zinc de 11 kV de conduire le courant de surtension vers la terre. Une fois que la surtension se dissipe et que la tension revient à des niveaux normaux, la résistance du parafoudre à oxyde de zinc de 11 kv augmente, bloquant efficacement tout flux de courant supplémentaire et protégeant l'équipement connecté.
Q : Comment installer un parafoudre à l'oxyde de zinc de 11 kV dans une sous-station ?
R : L'installation d'un ensemble de parafoudres à l'oxyde de zinc de 11 kV dans la sous-station doit suivre les directives du fabricant et les normes de l'industrie. Les principales considérations sont les suivantes :
Mise à la terre appropriée : assurez-vous d'un chemin de faible résistance vers la terre pour faciliter une dissipation efficace des surtensions.
Orientation correcte : installez le parafoudre à oxyde de zinc 11 kv dans la bonne polarité pour garantir un bon fonctionnement.
Dégagement : Maintenir un espacement adéquat pour éviter tout contournement et assurer la sécurité.
Accessibilité : Position pour une inspection et un entretien faciles.
