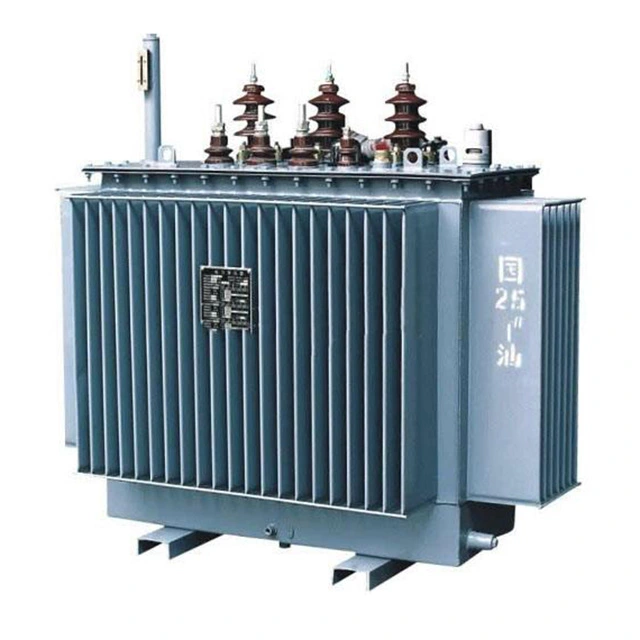

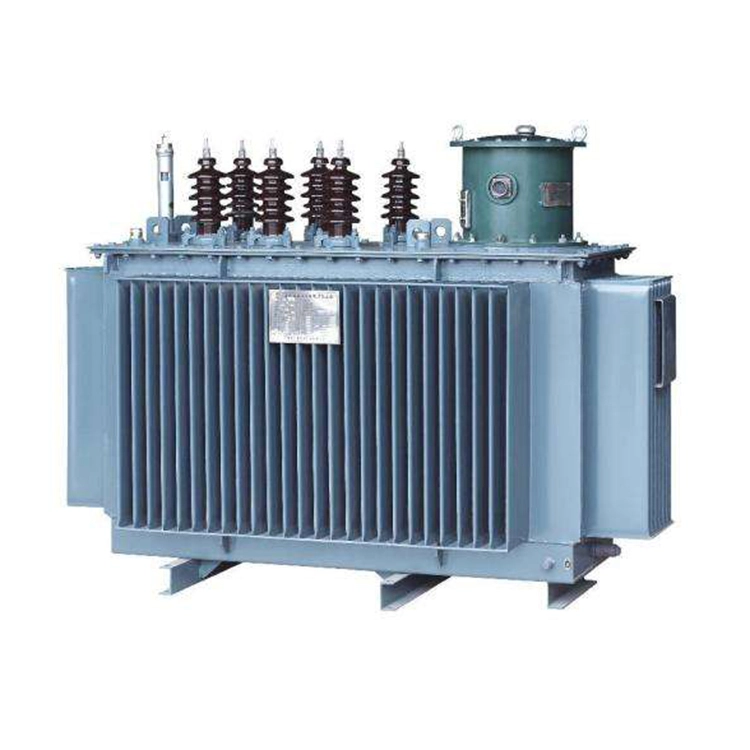

Un transformateur de distribution monté sur poteau de 10 Kv 500 kva est un transformateur triphasé de type extérieur immergé dans l'huile, installé directement sur les poteaux électriques pour abaisser la moyenne tension de 10 kV à la basse tension de 400 V (ligne à ligne) pour la distribution d'énergie résidentielle, commerciale et industrielle légère. Il présente une conception compacte, un réservoir entièrement scellé, une faible perte, un faible bruit et un entretien minimal, conforme aux normes CEI 60076 et GB/T 1094.
Conçu pour la durabilité et l'efficacité, le transformateur de distribution monté sur poteau 10 kV 500 kVA adopte une conception compacte et peu encombrante qui élimine le besoin de sous-stations dédiées, réduisant considérablement les coûts de construction civile et d'installation. La structure du réservoir ondulé entièrement scellée empêche les fuites d'huile et la pénétration d'humidité, garantissant un fonctionnement sans entretien et une durée de vie de plus de 20 ans dans des conditions normales.
Conçu avec un noyau en acier au silicium à faible perte de qualité S11 et des enroulements en cuivre à haute conductivité, le transformateur de distribution monté sur poteau de 10 kV 500 kVA peut atteindre de faibles pertes à vide et en charge, ce qui est propice à la réduction de la consommation d'énergie opérationnelle et des coûts de services publics à long terme. Son niveau sonore est contrôlé en dessous de 55 dB, ce qui le rend respectueux de l'environnement pour les zones résidentielles.
| Article | Spécification |
| Capacité nominale | 500 kVA |
| Tension primaire | 10 kV (±5 % hors circuit) |
| Tension secondaire | 0,4 kV(400 V) |
| Phase/Fréquence | Triphasé, 50 Hz |
| Groupe vectoriel | Dyn11 (standard)/Yyn0 |
| Méthode de refroidissement | ONAN(Huile Naturelle Air Naturelle) |
| Niveau d'isolation | HT : Li75/Ac28 ; BT : Ac3 |
| Perte sans charge | ≤680 W (S11)/≤580 W (S13) |
| Perte de charge (75 ° ℃) | ≤5 150 W(Dyn11) |
| Impédance de court-circuit | 4 % à 4,5 % (standard) |
Le transformateur de distribution monté sur poteau de 10 kV 500 kVA est conçu pour une installation directe sur des poteaux en béton ou en acier, économisant ainsi le besoin d'espace au sol. Sa configuration compacte optimisée et son poids réduit simplifient le transport et l'installation sur site, réduisant considérablement les coûts de génie civil et de construction pour les projets de distribution. La conception est conçue pour résister aux contraintes mécaniques liées au montage sur poteau, garantissant ainsi une sécurité à long terme, même sous des charges de vent et de vibrations.
Équipé de la technologie de base à faibles pertes de la série S11, le transformateur de distribution monté sur poteau de 10 kV et 500 kVA offre des pertes à vide et en charge inférieures de 10 à 20 % par rapport aux modèles conventionnels. En utilisant des noyaux en acier au silicium à grains orientés laminés à froid et des enroulements en cuivre enroulés avec précision, il minimise le gaspillage d'énergie pendant le fonctionnement à pleine et à charge partielle. Cela se traduit par une réduction des coûts opérationnels, une diminution des émissions de carbone et une amélioration de l’efficacité globale.
La conception du réservoir entièrement scellé et soudé empêche les fuites d’huile, la pénétration d’humidité et la contamination par la poussière ou les débris. Cela élimine le besoin d'entretien de routine, garantissant des performances constantes et une durée de vie de plus de 20 ans dans des conditions de fonctionnement normales. Le réservoir de stockage en carton ondulé sert également de système de refroidissement intégré, qui peut dissiper efficacement la chaleur et fournir un environnement complètement étanche pour l'huile du transformateur.
Construit avec une résistance mécanique élevée aux courts-circuits, le transformateur de distribution monté sur poteau de 10 kV 500 kVA est conçu pour résister aux courants de défaut sans déformation ni défaillance. Sa conception silencieuse, contrôlée en dessous de 55 dB, garantit un impact environnemental minimal dans les zones résidentielles et urbaines. Son excellente stabilité thermique et sa large plage de températures de fonctionnement (-25°C à +40°C) le rendent adapté à diverses conditions extérieures, notamment une humidité élevée, de fortes pluies et des fluctuations extrêmes de température.
1.Réseaux de distribution urbains et ruraux.
2.Zones résidentielles, quartiers commerciaux, petites usines.
3. Systèmes d’énergie renouvelable.
