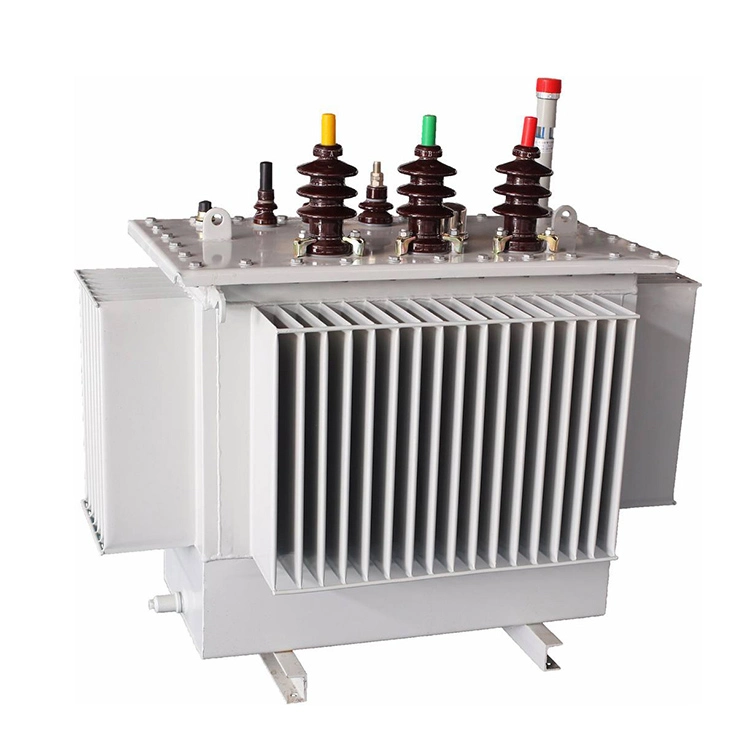

Transformateur électrique à faible perte rempli d'huile 160kva

Caractéristiques fonctionnelles des transformateurs de puissance immergés dans l'huile à faibles pertes :

1. Faible niveau de bruit : le transformateur électrique à faible perte rempli d'huile de 160 kva présente une conception compacte et utilise de nouveaux matériaux et des processus de fabrication avancés pour réduire efficacement le bruit de fonctionnement. Il est conçu sans conservateur, ce qui se traduit par une hauteur totale inférieure à celle des unités conventionnelles de la même classe.

2. Processus de remplissage sous vide avancé : pendant le processus de scellage, une technique de remplissage d'huile sous vide est appliquée pour éliminer complètement l'humidité à l'intérieur du réservoir du transformateur. Une fois scellés, les composants internes ne sont pas exposés à l’air. Cela empêche efficacement l'oxygène et l'humidité de pénétrer dans l'unité, ce qui entraînerait autrement une dégradation des performances d'isolation, notamment le vieillissement des matériaux isolants et de l'huile diélectrique.

3. Durée de vie prolongée et fiable : Le couvercle du réservoir et la bride du réservoir des transformateurs électriques à faible perte remplis d'huile de 160 kva entièrement scellés sont connectés à l'aide de boulons ou d'une structure soudée. Cette conception isole complètement l’huile isolante du contact avec l’air, ce qui empêche l’isolation d’absorber l’humidité. En conséquence, le taux de vieillissement de l'isolation est considérablement réduit, prolongeant considérablement la durée de vie opérationnelle du transformateur électrique à faible perte rempli d'huile de 160 kva.

4. Taille compacte et apparence esthétique : Le réservoir de transformateur électrique à faible perte rempli d'huile de 160 kva utilise des panneaux de refroidissement de type à ailettes ondulées. Ces panneaux s'adaptent aux changements de volume d'huile provoqués par les fluctuations de température grâce à leur expansion et contraction élastiques. La conception du réservoir ondulé offre une forme compacte et attrayante et nécessite un encombrement d'installation plus réduit.

Spécification technique :

Points clés pour la maintenance quotidienne des transformateurs immergés dans l'huile

1. Inspection et entretien du niveau d'huile

A. Le niveau d'huile doit être maintenu entre un quart et trois quarts de l'échelle de la jauge de niveau d'huile. Un niveau d'huile trop bas peut entraîner une isolation insuffisante ou une surchauffe. Un niveau d'huile trop élevé peut entraîner une pression d'huile anormale.

B. La méthode d'inspection consiste à observer le niveau d'huile à travers une jauge de niveau d'huile transparente ou une jauge de niveau d'huile magnétique. L'inspection d'un transformateur électrique à faible perte rempli d'huile de 160 kva doit être effectuée avec une panne de courant et une température d'huile stable. En hiver, le niveau d'huile peut baisser de cinq à dix pour cent.

2. Test de qualité de l’huile et remplacement

A. L'échantillonnage pour les tests doit être effectué au moins une fois par an. Le test doit mesurer la tension de claquage qui doit être d'au moins 35 kilovolts, la teneur en humidité qui ne doit pas dépasser 20 parties par million et l'indice d'acide qui ne doit pas dépasser 0,1 milligramme de KOH par gramme. Si ces valeurs dépassent les limites spécifiées, l'huile doit être filtrée ou remplacée.

B. Le cycle de remplacement de l'huile dure généralement de huit à dix ans, sous réserve d'ajustements en fonction de l'environnement d'exploitation spécifique.

3. Surveillance de la température

A. La température supérieure de l'huile ne doit pas dépasser 85 degrés Celsius pour un refroidissement naturel ou 95 degrés Celsius pour un refroidissement forcé. La limite d'échauffement est de 55 Kelvin.

B. La poussière et les débris sur la surface du radiateur doivent être nettoyés régulièrement pour assurer une bonne ventilation.
