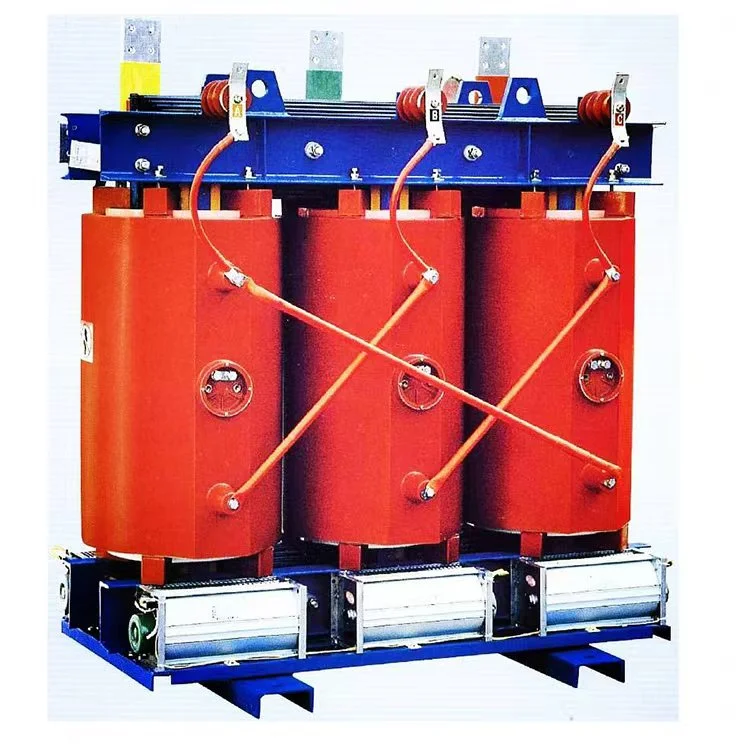

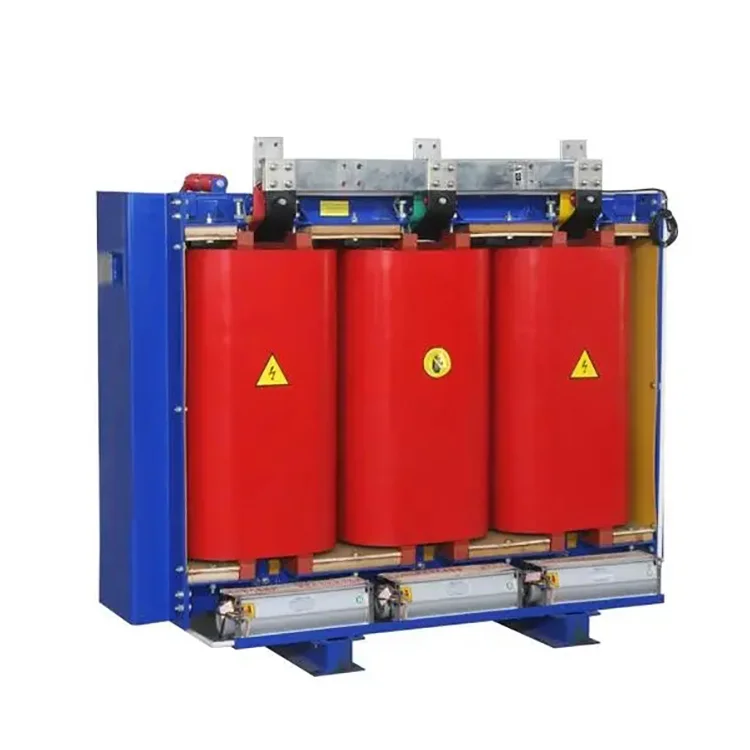

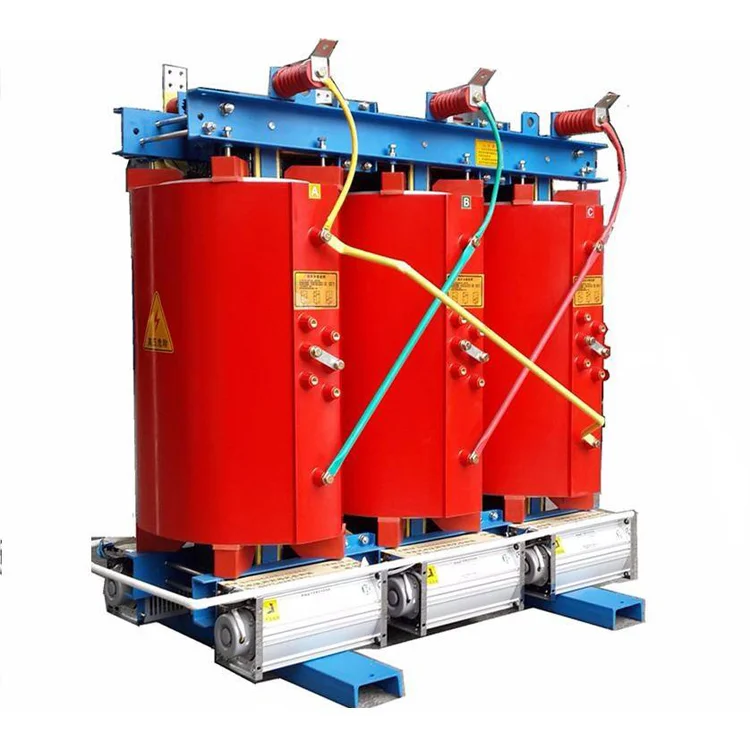

Transformateur de type sec 2500 KVA 11 à 0,4 KV

Le transformateur de type sec de 2 500 kVA de 11 à 0,4 kV se compose principalement des composants suivants : noyau du transformateur, enroulements du transformateur, isolation du transformateur, conducteurs du transformateur, dispositif de refroidissement du transformateur et dispositif de mesure de la température.

Bobines

Les bobines du transformateur de type sec de 2 500 kVA, de 11 à 0,4 kV, sont enroulées sur des machines de bobinage de haute précision. L'enroulement basse tension adopte une construction d'enroulement en feuille. Pour les transformateurs de plus grande capacité, les conduits de ventilation sont réservés. Après enroulement, un séchage sous vide est effectué. Le processus de coulée et de solidification est strictement effectué conformément aux normes de processus, garantissant qu'il n'y a pas de bulles ni de vides à l'intérieur des bobines, permettant ainsi au transformateur d'atteindre un fonctionnement optimal.

Cœur

Le noyau de cette série de transformateurs de type sec de 2 500 kVA, 11 à 0,4 kV, est constitué de tôles d'acier au silicium laminées à froid de haute qualité et à haute perméabilité. Des lignes avancées de découpe de tôles d'acier au silicium et une technique d'empilage de noyaux à recouvrement entièrement en onglet à 45° sont adoptées. Les membres du noyau sont liés avec un ruban en fibre de verre unidirectionnel de classe F, et une nouvelle structure de plaques de traction sans trous de perforation sur le joug du noyau est utilisée pour la fixation. La surface du noyau est recouverte de résine époxy, ce qui réduit l'influence du flux de fuite, optimise efficacement la distribution du circuit magnétique et réduit le bruit du noyau, les pertes à vide et le courant à vide. Cela améliore considérablement la qualité esthétique du transformateur de distribution.

Enroulement haute tension

L'enroulement haute tension du transformateur de type sec de 2 500 kVA 11 à 0,4 kV adopte une structure de couches segmentées, ce qui réduit considérablement la tension entre les couches de l'enroulement. Il est formé de résine époxy coulée sous vide avec charge, réduisant le niveau de décharge partielle interne du bobinage et améliorant les performances électriques de la bobine. L'isolation entre les couches d'enroulement utilise un tissu préimprégné de résine époxy DMD, ce qui augmente la résistance à la tension de tenue. La surface d'enroulement est remplie de tissu maillé en fibre de verre, améliorant la résistance aux chocs de la bobine, améliorant ainsi la capacité de tenue aux courts-circuits du transformateur de distribution. La bobine ne sèche jamais et ne se fissure jamais.

Enroulement basse tension :

L'enroulement basse tension adopte une construction en feuille. Des conduits de refroidissement radiaux sont utilisés dans le serpentin pour améliorer la capacité de dissipation thermique. L'isolation entre les couches de l'enroulement basse tension du transformateur de type sec de 2 500 kVA, de 11 à 0,4 kV, utilise un tissu préimprégné en résine époxy DMD. Les extrémités sont scellées et recouvertes de résine époxy, ce qui permet un formage durci intégral.

Paramètres du produit :

Équipement de production

Produit semi-fini

Boîtier de protection IP21

Noyau de transformateur

Enroulement du transformateur

Centre d'essais

Atelier de bobinage
