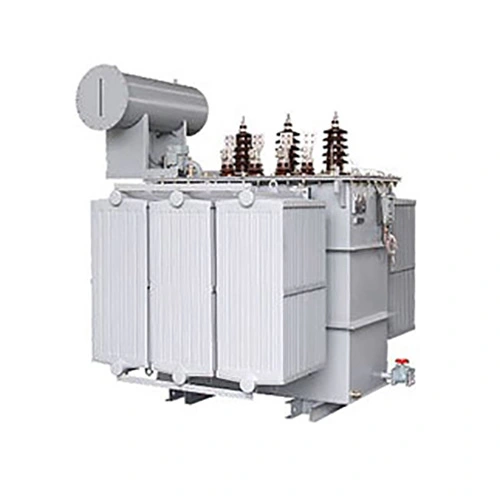

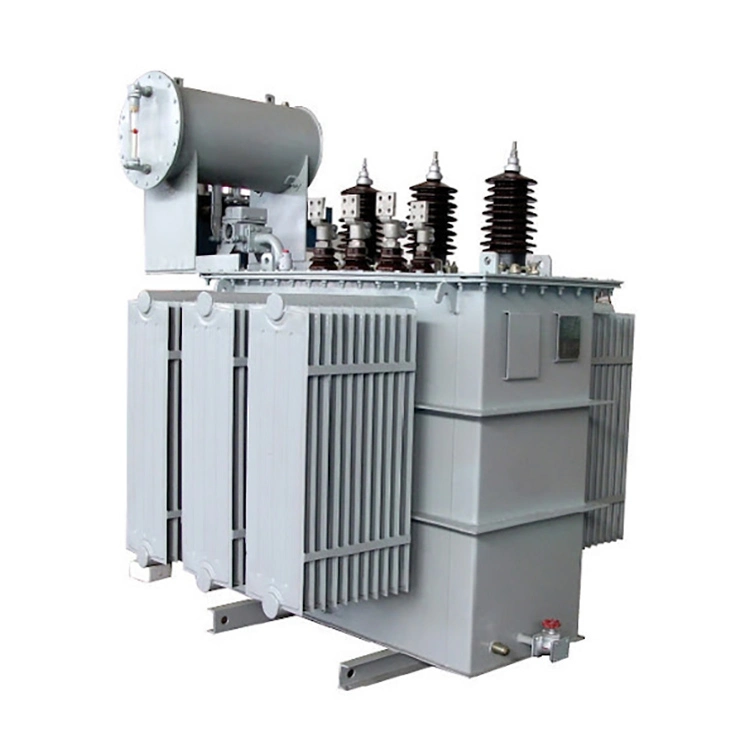

Le transformateur en alliage amorphe de 2 500 kva 35 kv peut être produit en type sec ou en type immergé dans l'huile. Ses bobinages sont majoritairement constitués de noyaux de cuivre et sont équipés de technologies avancées pour garantir d’excellentes performances électriques. Le transformateur en alliage amorphe 2 500 kva 35 kv dispose de plusieurs niveaux de protection, tels que IP20, qui peut empêcher les corps étrangers de pénétrer, et IP23, qui possède également certaines capacités d'étanchéité. Les méthodes de refroidissement peuvent être le refroidissement par air naturel AN, AF ou ONAN, et le mode de refroidissement par air forcé a une capacité de surcharge plus forte. Cette série de transformateurs peut fonctionner à des niveaux de tension courants tels que 10 kV, avec une plage de capacité de 30 kVA à 4 000 kVA, et est équipée de diverses méthodes de connexion telles que Yyn0 et Dyn11 pour répondre à différentes demandes de puissance.
|
Nom du produit |
Transformateur en alliage amorphe 2500kva 35kv |
|
Cote HT |
35kV |
|
Cote BT |
0,4kV(400V) |
|
Changeur de robinet |
Prise hors circuit ±2×2,5% |
|
Groupe vectoriel |
Dyna11 |
|
Impédance de court-circuit au Royaume-Uni |
6% |
|
Mode refroidissement |
ONAN、AN |
|
Niveau d'isolation |
LI170AC70/LI3AC3 |
|
Aucune perte de charge (P₀) |
≤1250W (type SH15 immergé dans l'huile) ≤1380W (type sec SCBH15) |
|
Perte de charge (Pk@120 ℃) |
≤19200W (type SH15 immergé dans l'huile) ≤20100W (type sec SCBH15) |
Pour transformateur en alliage amorphe 2500kva 35kv immergé dans l'huile
Le transformateur est traité contre la rouille, les brides sont scellées, l'appareil respiratoire est scellé et le réservoir d'huile est rempli d'azote pour l'étanchéité. Les radiateurs, réservoirs d'huile, régulateurs de température et autres accessoires sont retirés et placés dans des caisses en bois séparées. L'unité principale n'a pas de boîte en bois externe. Le fond est soudé avec une base de transport en acier, et la base en acier est réservée à la position des fourches de levage.
Cet emballage présente les avantages suivants :
1. Poids léger, réduction des coûts d'expédition et taux d'utilisation élevé du chargement des conteneurs ;
2. Chargement, déchargement et levage pratiques, adaptés au transport des vraquiers et des conteneurs spéciaux ;
3.Le coût est le plus bas et le transformateur de grande taille de 35 kV est le choix préféré. Cependant, il ne convient qu'aux transformateurs immergés dans l'huile, et les transformateurs de type sec ne peuvent pas être déballés directement.
Le bois massif ou le contreplaqué est traité thermiquement et fumigé selon la méthode IPPC. La boîte entière est scellée. De la mousse et un film plastique imperméable sont placés à l’intérieur. L'équipement est fixé sur le socle en bois à l'intérieur du caisson et le caisson est renforcé par des bandes d'acier. L'identification de fumigation agréée par les douanes est apposée.
Il présente les caractéristiques suivantes :
1. entièrement fermé, résistant à la pluie, à l'humidité et aux collisions, offrant la meilleure protection pour le transport maritime ;
2.Le label IPPC est universellement reconnu par les douanes mondiales, évitant ainsi les amendes et la saisie de marchandises dues à la fumigation au port de destination ;
3. Convient au transport multimodal et au transport terrestre intérieur longue distance. Cependant, la caisse en bois augmente le poids et occupe de la place dans le conteneur, entraînant une augmentation de 10 à 20 % des frais de transport.
