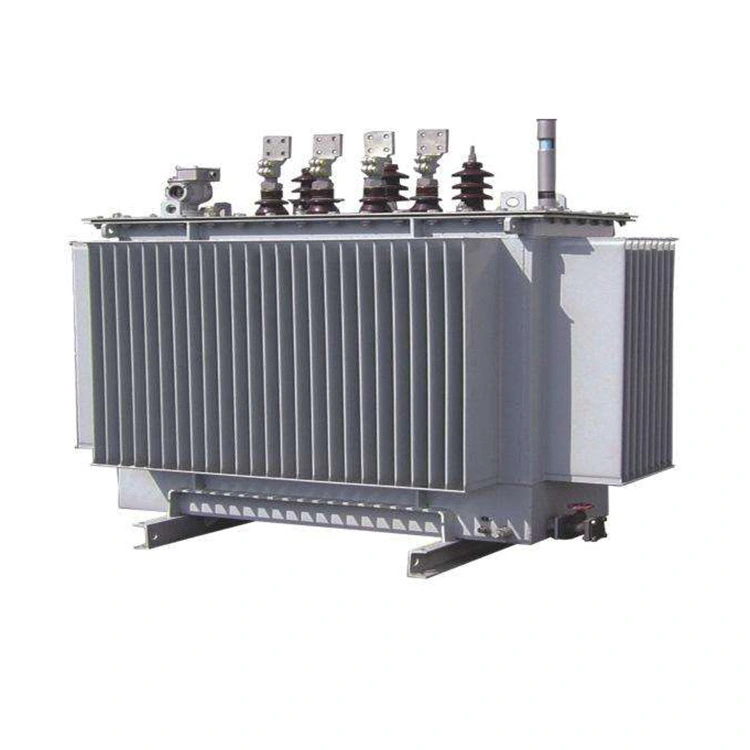

Transformateur de noyau en alliage amorphe immergé dans l'huile de 33kv 2,5 Mva

Le noyau du transformateur à noyau en alliage amorphe immergé dans l'huile de 33 kV 2,5 mva est fabriqué par enroulement en boucle fermée de bandes d'alliage amorphe à base de fer. La structure intégrée sans entrefer laminé réduit considérablement l'hystérésis et les pertes par courants de Foucault. Par rapport aux noyaux traditionnels en acier au silicium, la perte sans charge est considérablement réduite. La colonne centrale et le joug sont liés ensemble par un adhésif pour verre époxy, ce qui rend la rigidité globale plus forte et supprime efficacement les vibrations et le bruit de fonctionnement.

Les enroulements du transformateur à noyau en alliage amorphe immergé dans l'huile 33 kv 2,5 mva utilisent des conducteurs en cuivre de haute pureté et sont combinés à un processus de revêtement isolant multicouche adapté aux conditions de haute tension. Combiné à la structure améliorée d'enroulement en spirale et à enroulement continu entrelacé, il répartit uniformément le champ électrique de l'enroulement, ce qui améliore la tolérance d'isolation et la résistance à la déformation. Le côté haute tension du transformateur à noyau en alliage amorphe immergé dans l'huile de 33 kV 2,5 mva est équipé d'engrenages de régulation de tension sans excitation de ± 2 × 2,5 %, qui peuvent s'adapter avec précision aux exigences de régulation des fluctuations de tension du réseau.

Le corps de la boîte est formé par soudage intégral de plaques d'acier ondulées. S'appuyant sur la structure d'échange thermique adaptative de la coque ondulée, il peut obtenir un refroidissement par circulation naturelle efficace de l'huile isolante sans avoir besoin d'un dispositif de dissipation thermique externe, adapté à un fonctionnement continu à long terme. Le transformateur à noyau en alliage amorphe immergé dans l'huile de 33 kV 2,5 mva est rempli d'huile isolante minérale respectueuse de l'environnement conformément aux normes CEI 296, qui combine une excellente conductivité thermique et des performances d'isolation, isolant efficacement les composants internes sous tension et évitant les risques de rupture d'isolation.

Paramètre technique :

Principales caractéristiques :

1. Ultra économie d'énergie : grâce à des noyaux en alliage amorphe, la perte à vide est réduite d'environ 70 % à 80 % par rapport aux transformateurs traditionnels en tôle d'acier au silicium de type S9/S11. Le transformateur à noyau en alliage amorphe immergé dans l'huile de 33 kV 2,5 mva est particulièrement adapté au fonctionnement à long terme dans les réseaux électriques ruraux et les industries où la charge n'est pas toujours à pleine capacité.

2. Entièrement scellé sans entretien : le réservoir d'huile adopte une structure entièrement scellée pour empêcher l'huile d'entrer en contact avec l'air, évitant ainsi que l'huile isolante ne devienne humide et ne vieillisse. Le transformateur à noyau en alliage amorphe immergé dans l'huile de 33 kV 2,5 mva peut atteindre une durée de vie sans entretien de 50 ans et convient aux environnements extérieurs difficiles.

3. Haute fiabilité : l'enroulement basse tension est enroulé avec une feuille de cuivre, tandis que l'enroulement haute tension est enroulé avec du fil de cuivre. Avec une forte résistance aux courts-circuits et aux coups de foudre, la structure est compacte,

Transformateur en alliage amorphe en traitement

Équipement

Centre de dépistage

Transformateur en expédition
