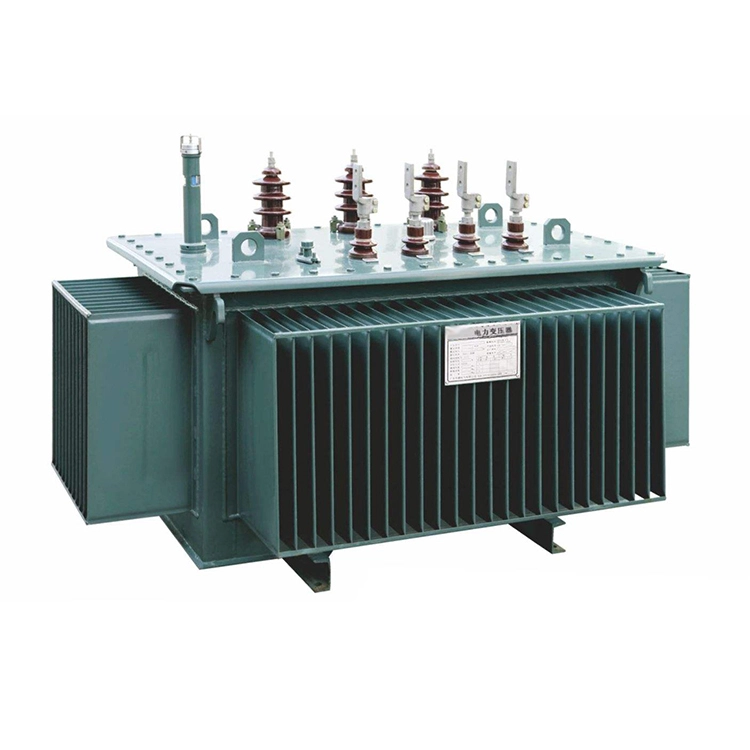

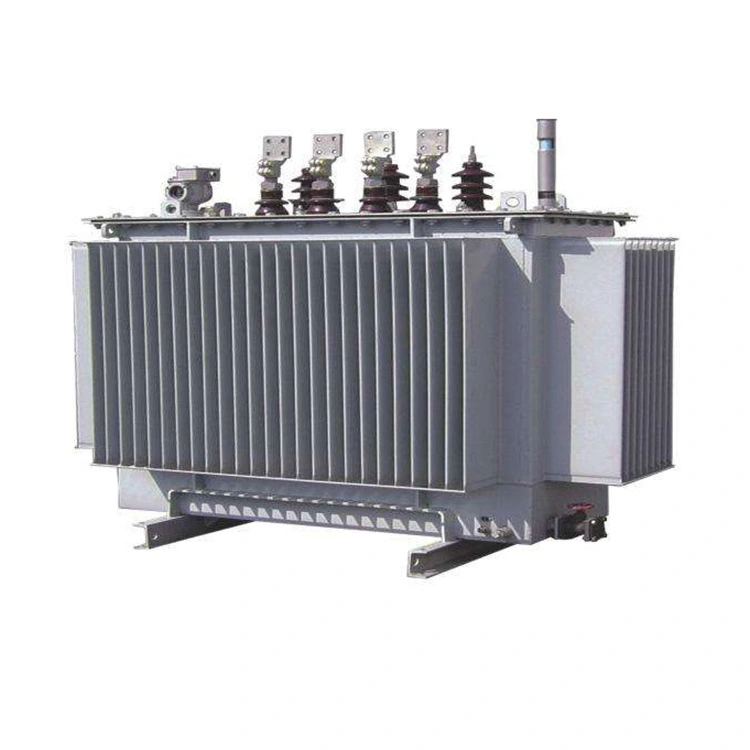

Le transformateur immergé dans l'huile en alliage amorphe de 800 kva est constitué d'un nouveau type de matériau économe en énergie. Son matériau de base est constitué d'un alliage amorphe, présentant une perméabilité magnétique élevée et une perte d'hystérésis extrêmement faible, ce qui peut améliorer considérablement l'efficacité énergétique à vide et est conforme aux normes GB/T 20052 ou IEC 60076. Et sa méthode de refroidissement est immergée dans l'huile.
La structure scellée du transformateur immergé dans l'huile en alliage amorphe de 800 kva est propice à la résistance à l'humidité et à la corrosion, adaptée aux sous-stations extérieures ou intérieures, avec une altitude de ≤ 1 000 m et une élévation de température environnementale de ≤ 55 K.
Le plus grand avantage de ce transformateur immergé dans l'huile en alliage amorphe de 800 kva réside dans une perte à vide extrêmement faible. Ce transformateur a une puissance d'environ 300 à 450 W (par rapport à une tôle d'acier au silicium qui est d'environ 1 000 à 1 500 W), soit 60 à 75 % de moins que les transformateurs traditionnels en tôle d'acier au silicium. Dans le même temps, il présente un faible bruit (≤ 55 à 60 dB), une forte capacité de surcharge, une longue durée de vie et peut généralement être utilisé pendant 25 à 30 ans. Cependant, le coût est plus élevé (environ 20 à 40 % plus cher que les transformateurs de même spécification avec des tôles d'acier au silicium).
Par conséquent, le transformateur immergé dans l'huile en alliage amorphe de 800 kva convient aux scénarios industriels, commerciaux ou de distribution d'énergie avec des exigences d'efficacité énergétique élevées.
|
Nom du produit |
Transformateur immergé dans l'huile en alliage amorphe 800kva |
|
Puissance nominale |
800 kva |
|
Haute tension |
6 6,3 10 10,5 11 kv |
|
H.V. Plage de prise |
±2×2,5% |
|
Basse tension |
0,4 kilovolt |
|
Symbole de connexion |
Dyn11 / YNyn0 |
|
Impédance de court-circuit |
4,5 % |
|
Pertes d'excitation |
380 kW |
|
Pertes d'enroulement |
7500 kW |
|
Courant sans charge |
0,3 % |
Q : Pourquoi la perte à vide du transformateur immergé dans l'huile en alliage amorphe de 800 kva est-elle nettement inférieure à celle du transformateur de même capacité constitué de tôles d'acier au silicium ?
R : Premièrement, l'épaisseur de la bande d'alliage amorphe n'est que de 20 à 30 µm, soit environ un dixième de l'épaisseur des tôles d'acier au silicium conventionnelles (230 à 350 µm). Selon la relation selon laquelle la perte par courants de Foucault est proportionnelle au carré de l'épaisseur, la perte par courants de Foucault dans le noyau de 800 kVA est considérablement réduite. Dans le même temps, la résistivité de l'alliage amorphe est environ 2,5 fois supérieure à celle des tôles d'acier au silicium, ce qui affaiblit encore la perte de courant de circulation induite entre les couches lorsque le flux magnétique change.
Deuxièmement, la boucle d’hystérésis est étroite et la coercitivité est faible. L'alliage amorphe présente une structure amorphe sans défauts aux limites des grains, et la résistance au retournement du domaine magnétique est faible. La coercivité n'est que de 1/3 à 1/5 de celle des tôles d'acier au silicium. Cela réduit considérablement l'énergie requise pour chaque cycle de magnétisation et diminue considérablement la perte par hystérésis.
Troisièmement, la conception de la densité de flux magnétique de travail est relativement faible. Pour un transformateur immergé dans l'huile en alliage amorphe de 800 kva, la densité de flux magnétique nominale est généralement fixée entre 1,35 et 1,45 T, ce qui est inférieur aux 1,65 à 1,75 T des tôles d'acier au silicium. Étant donné que la perte de fer est proportionnelle au carré ou à la puissance supérieure de la densité de flux magnétique, une réduction appropriée de la densité de flux magnétique peut conduire à une diminution significative de la perte de masse unitaire.
Sur la base des mécanismes ci-dessus, la perte à vide d'un transformateur immergé dans l'huile en alliage amorphe de 800 kva ne représente généralement que 30 à 40 % de celle d'un transformateur de même capacité avec des tôles d'acier au silicium de qualité S13 ou S14. Il est particulièrement adapté aux scénarios de distribution d'énergie dans lesquels l'équipement est souvent en faible charge ou dans des conditions de veille.
