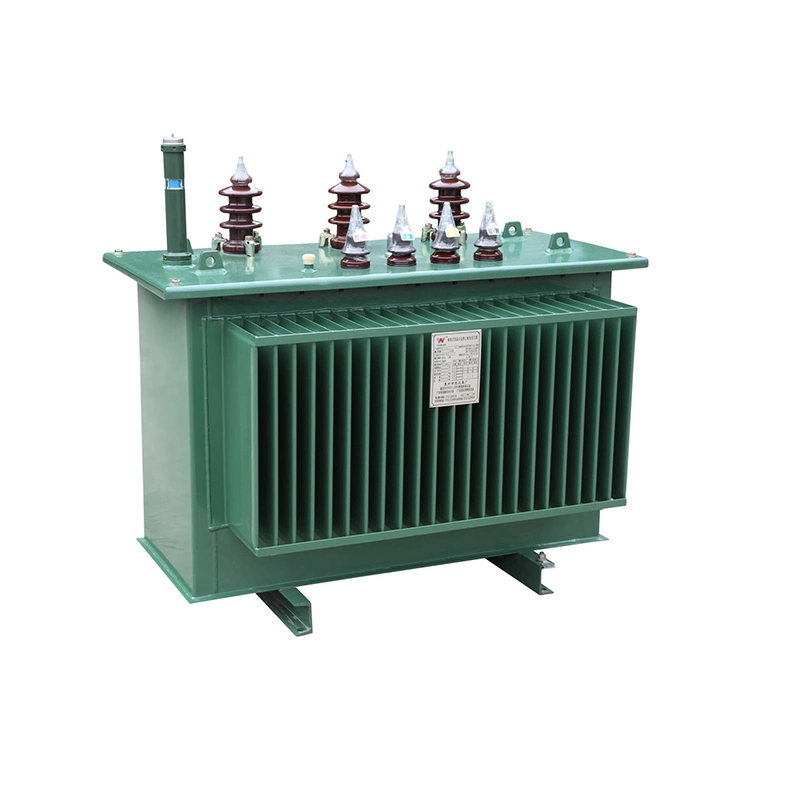

Transformateur de distribution en alliage amorphe 50kva 0,4kv

De nombreux pays d’Asie du Sud-Est, d’Afrique, d’Asie centrale et d’Amérique latine promeuvent vigoureusement la modernisation des réseaux électriques ruraux et les projets d’électrification rurale. Dans les zones reculées, le taux de charge est resté constamment faible (20 à 35 %). Les avantages en matière d'économie d'énergie du transformateur de distribution en alliage amorphe en fonctionnement à vide ont été maximisés, ce qui en fait le choix préféré des bureaux locaux d'alimentation en électricité lors des appels d'offres. Les connexions au réseau photovoltaïque domestique distribué et aux réseaux photovoltaïques industriels et commerciaux à petite échelle sont équipées de transformateurs de distribution de niveau 50 kVA. Avec la croissance continue des installations photovoltaïques mondiales, la demande de transformateurs de distribution en alliage amorphe de petite capacité a également augmenté.

Le transformateur utilise des bandes d'alliage amorphe comme matériau de base. Cet alliage amorphe est transformé en une structure amorphe grâce à un processus de refroidissement rapide, caractérisé par une perte d'hystérésis extrêmement faible et un courant sans charge. Ses performances électromagnétiques dépassent de loin celles des tôles d'acier au silicium traditionnelles. Le transformateur de distribution en alliage amorphe 50 kva 0,4 kv a une élévation de température de fonctionnement plus faible, réduisant ainsi le vieillissement des matériaux isolants et prolongeant la durée de vie de l'équipement. La technologie de refroidissement immergée dans l'huile résout efficacement le problème de dissipation thermique sous des charges à haute température. L'huile de transformateur de distribution en alliage amorphe 50 kva 0,4 kv sert de moyen de refroidissement, empêchant la surchauffe et les défauts, et améliorant la fiabilité et la sécurité globales.

Paramètre technique :

Q : Ce transformateur de distribution en alliage amorphe de 50 kva 0,4 kv peut-il modifier le groupe de connexion standard Dyn11 en Yyn0 ?

R : Oui, ce transformateur de distribution en alliage amorphe de 50 kva 0,4 kv peut voir son type de groupe de connexion modifié du Dyn11 standard à Yyn0. Techniquement, cela est faisable, mais son utilisation présente des inconvénients :

1. La troisième harmonique ne peut pas être supprimée : il n'y a pas d'enroulement triangulaire fermé du côté haute tension, de sorte que le flux magnétique de la troisième harmonique du noyau de fer ne peut pas former une boucle de circulation, le potentiel du point neutre du côté basse tension est décalé et la tension de sortie triphasée est modifiée. Lorsqu'il y a une charge déséquilibrée dans les charges monophasées, un courant homopolaire important apparaît sur la ligne neutre et la ligne neutre surchauffe anormalement.

2. Faible capacité à gérer des charges déséquilibrées : La distribution d’énergie civile se compose principalement de charges d’éclairage monophasé et d’appareils électroménagers. Les charges triphasées sont sujettes au déséquilibre. Dans les conditions Yyn0, la distorsion de tension du transformateur de distribution en alliage amorphe 50 kva 0,4 kv est sévère et il est facile de griller les lampes d'extrémité, les petits moteurs et les équipements électriques de précision. L'enroulement triangulaire haute tension Dyn11 peut former une boucle de circulation pour digérer la troisième harmonique, et l'effet de stabilisation de tension est excellent.

3. Accès limité à la connexion au réseau : les réseaux électriques grand public et les projets de connexion au réseau photovoltaïque dans le monde entier ont des stipulations obligatoires pour Dyn11, et les modèles Yyn0 ne peuvent pas passer l'acceptation de connexion au réseau du bureau d'alimentation électrique et ne peuvent pas être connectés au réseau public municipal.

Transformateur en alliage amorphe en traitement

Équipement

Centre de dépistage

Transformateur en expédition
