Le mccb 2p 100a tpn avec protection RCD est un disjoncteur à boîtier moulé 100A à 2 ou 4 pôles avec dispositif à courant résiduel. Il pourrait détecter le déséquilibre du courant de fonctionnement pour couper l'alimentation électrique en quelques millisecondes lorsque la surface de l'équipement électrique est électrifiée.
Le mccb 2p 100a avec protection RCD est largement appliqué à l'électricité monophasée, telle que les circuits résidentiels et commerciaux, les circuits d'éclairage et l'électricité de petite capacité. De plus, le 2p signifie un pôle pour le fil sous tension et un autre pour le fil neutre.

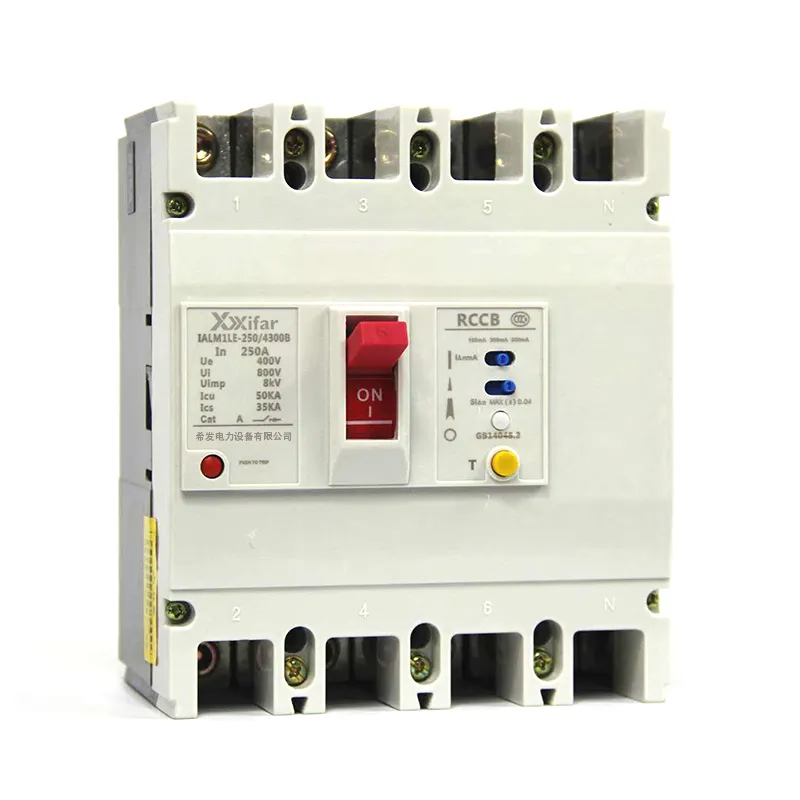

Le mccb TPN avec protection RCD sert sur un système triphasé à quatre fils. Évidemment, il est conçu pour les systèmes industriels, le côté sortie de l’onduleur photovoltaïque et autres charges lourdes. Comparé au mccb 3P, le mccb TPN avec protection rcd pourrait arrêter la ligne neutre avec la ligne sous tension triphasée pour fournir un environnement de travail plus sûr.
|
Courant nominal (A) |
100 A |
|
Tension de fonctionnement nominale Ue (V) |
400 V (triphasé), 230 V (monophasé) |
|
Tension d'isolation nominale Ui (V) |
1000V |
|
Pouvoir de coupure en court-circuit de service Icu |
35kA/50kA |
|
Courant de fonctionnement de fuite IΔn |
30mA (protection individuelle) 100mA (ignifuge) 300 mA (protection du système) |
|
Temps d'action |
≤300ms/≤30ms |
|
Sous-tension Tension de fonctionnement (V) |
165 ± 5% pour une phase |
|
Surtension Tension de fonctionnement (V) |
275 ± 5% pour une phase |
|
Tension de fonctionnement en cas de panne de phase (V) |
Par défaut 120 ± 5 % |
| Mode produit | Pôle | Dimension | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
Q1 : Que signifie « 100 A MCCB avec protection RCD » ?
Il fait référence à un disjoncteur à boîtier moulé évalué à 100 A qui combine une protection standard contre les surintensités et les courts-circuits avec un dispositif à courant résiduel. En termes simples, il protège contre les défauts de court-circuit, de surcharge et de fuite à la terre.
Q2 : Quelle est la différence entre 2P et TPN dans MCCB avec protection RCD ?
Un MCCB 2P est conçu pour les systèmes monophasés, où il commute phase et neutre.
Le TPN est utilisé dans les systèmes triphasés à quatre fils, où les trois phases et le neutre peuvent être isolés. Le choix dépend du type de système de distribution d'énergie.
Q3 : Quel est l'avantage d'avoir une protection RCD dans un MCCB 100 A ?
La fonction RCD détecte le courant de fuite vers la terre et déconnecte le circuit en quelques millisecondes. Il offre une sécurité supplémentaire contre les chocs électriques et réduit le risque d'incendies électriques causés par une défaillance d'isolation ou des défauts à la terre.
