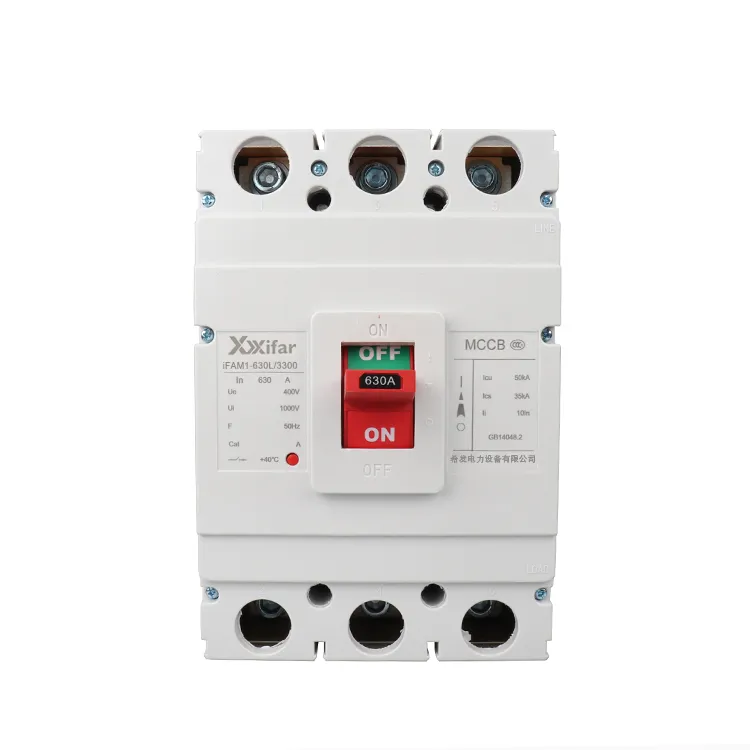

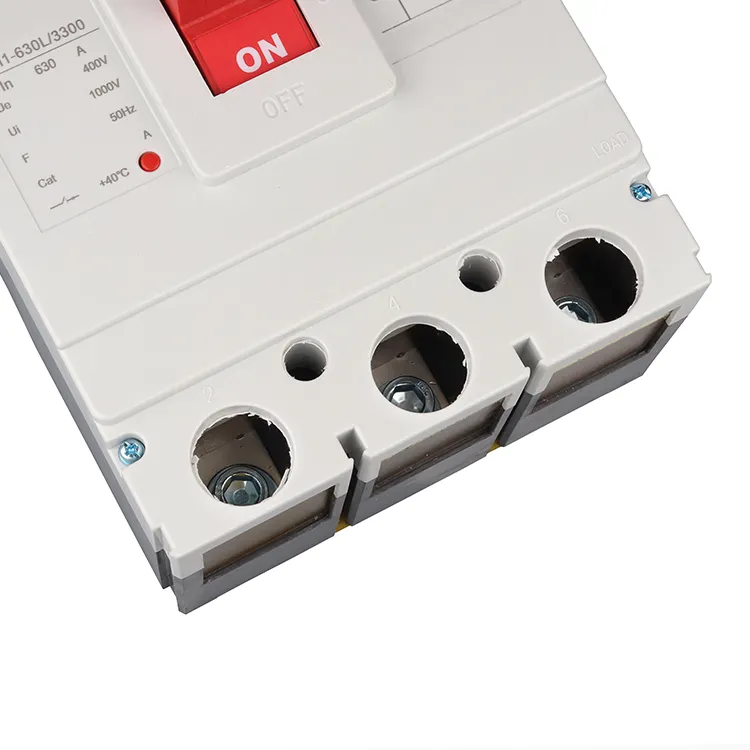

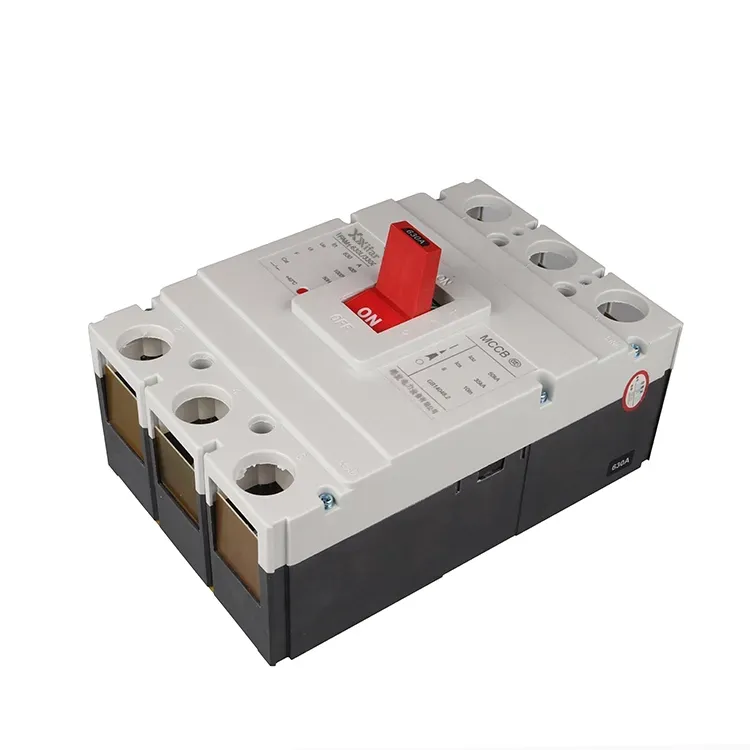

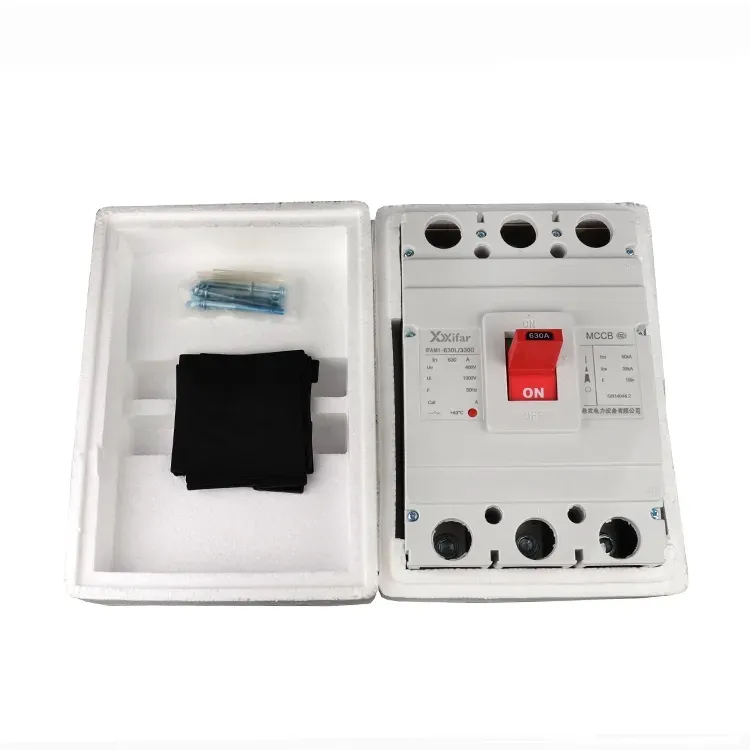

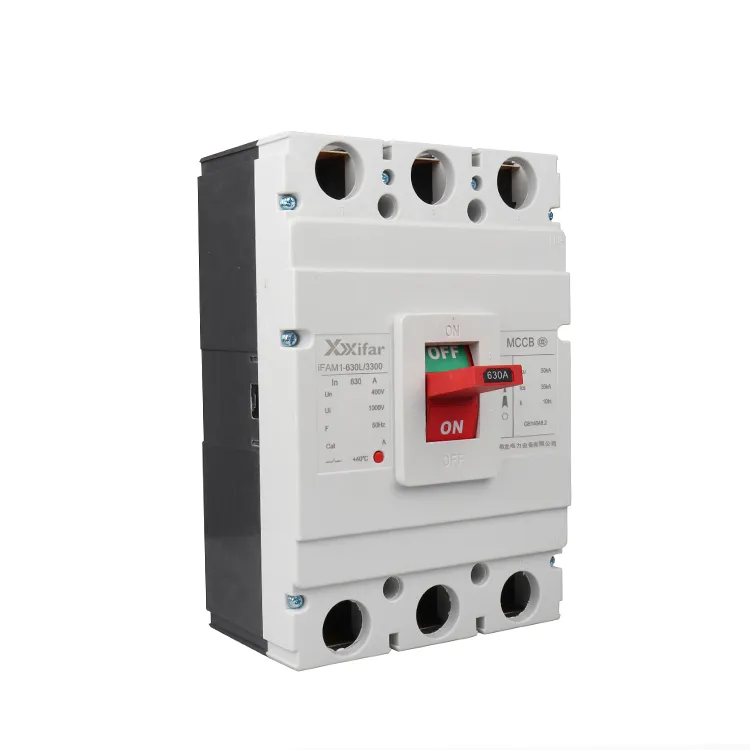

Disjoncteur à boîtier moulé magnétique thermique 630a 3p

Un disjoncteur à boîtier moulé thermomagnétique 630a 3p est un dispositif de protection essentiel et important utilisé dans le système de distribution d'énergie basse tension. Il adopte un boîtier isolant entièrement fermé, dont le MCCB intègre les composants essentiels, notamment le système de contact, l'unité d'extinction d'arc et le mécanisme de déclenchement dans une structure compacte.

En raison de sa conception comme une unité scellée, un disjoncteur à boîtier moulé thermomagnétique 630a 3p n'est généralement pas destiné au démontage ou à la réparation. Il est largement appliqué dans les installations industrielles et commerciales pour offrir des protections dans les circuits de moyenne et petite capacité, servant généralement de dispositifs de protection de dérivation ou de fin de ligne.

Dans la catégorie des disjoncteurs, les disjoncteurs à boîtier moulé sont positionnés entre les disjoncteurs à air, qui sont généralement utilisés comme principaux arrivants dans les systèmes de distribution, et les disjoncteurs miniatures, qui sont couramment utilisés dans les applications résidentielles et légères.

Les cas d'application typiques d'un disjoncteur à boîtier moulé thermomagnétique 630a 3p incluent les circuits de protection du moteur, les tableaux de distribution et les lignes d'alimentation électrique pour les équipements de taille moyenne.

Paramètre du disjoncteur à boîtier moulé magnétique thermique 630a 3p :

Disjoncteur à boîtier moulé thermomagnétique 630a 3p Caractéristiques fonctionnelles

1. Protection contre les surcharges :

Dans un disjoncteur à boîtier moulé thermomagnétique 630a 3p, la protection contre les surcharges est également appelée protection longue durée. La protection contre les surcharges est basée sur la déformation thermique d'un bilame. Le temps de déclenchement suit une caractéristique de temps inverse : un courant plus élevé entraîne un déclenchement plus rapide. Cela protège les conducteurs et les équipements de la surchauffe dans des conditions de surcharge prolongées.

2. Protection contre les courts-circuits

D'une manière générale, la protection contre les courts-circuits est mise en œuvre à l'aide d'une protection instantanée dans un disjoncteur à boîtier moulé thermomagnétique 630a 3p. Le déclencheur magnétique offre une protection instantanée. Lorsque le courant atteint environ 8 à 12 fois la valeur nominale, le disjoncteur à boîtier moulé thermomagnétique se déclenche dans un demi-cycle de fréquence industrielle, soit environ 10 ms. Cela garantit que l'interruption se produit avant que le courant de court-circuit n'atteigne son pic.

3. Protection contre les sous-tensions

Avec un déclencheur à minimum de tension installé, le déclenchement se produit si la tension chute en dessous de 70 % de la valeur nominale pendant plus d'une seconde. Un déclenchement instantané se produit si la tension tombe en dessous de 35 % de la valeur nominale. Cette fonction permet d'éviter les dommages aux moteurs causés par un fonctionnement à basse tension.

4. Protection contre les fuites à la terre

Les disjoncteurs à boîtier moulé thermomagnétique 630a 3p avec modules de protection électronique intégrés peuvent détecter le courant résiduel via un transformateur de courant homopolaire.  Le déclenchement se produit si le module de fuite détecte plus de 30 mA pour la protection des personnes et 300 mA pour la protection incendie. Le temps de déclenchement est généralement de 0,1 seconde.
