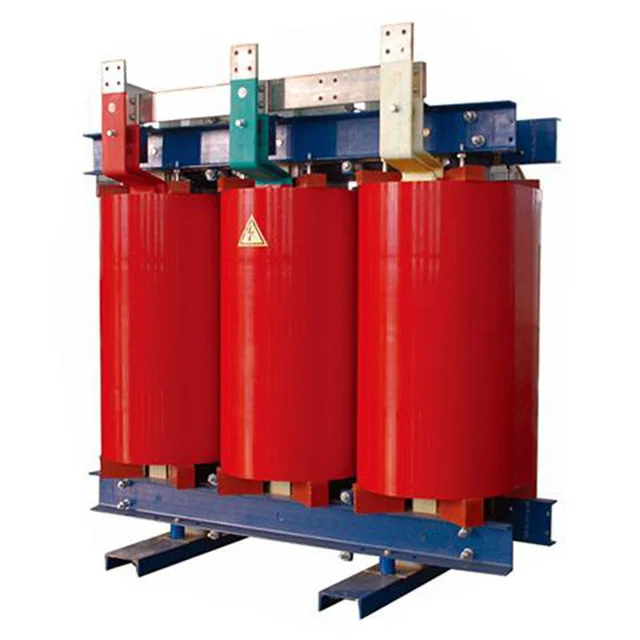

Les enroulements haute tension et basse tension de la résine époxy pour transformateur de type sec 200 kva 13,8 kv sont constitués d'une construction en bobine coulée, offrant des avantages tels qu'une forte capacité de tenue aux courts-circuits, de faibles exigences de maintenance, une efficacité opérationnelle élevée, une taille compacte et un faible bruit. Les résines époxy pour transformateur de type sec de 200 kva 13,8 kv sont couramment utilisées dans les endroits présentant des exigences élevées en matière de protection contre les incendies et les explosions.
Le processus de coulée en bobine utilise une technologie de mélange statique, de coulée sous vide et de pression positive, ce qui donne des performances supérieures à celles de la coulée sous vide sans pression positive.
Une analyse de simulation est effectuée sur le modèle central pour éviter la résonance de la cavité centrale et réduire efficacement le bruit. Une analyse de simulation d'impact de foudre est effectuée sur le modèle de bobine haute tension afin d'améliorer la capacité de résistance à la foudre du produit. L'intensité du champ intercouche est réduite pour obtenir une faible décharge partielle.
La structure en résine des bobines coulées haute et basse tension est fine, résistante aux fissures et offre de bonnes performances de dissipation thermique avec une faible élévation de température.
Les bobines moulées haute tension et basse tension utilisent des matériaux isolants de classe H, offrant une forte capacité de surcharge. Sous refroidissement naturel, la résine époxy du transformateur de type sec de 200 kva 13,8 kv peut fonctionner en continu à 110 % de charge ; sous refroidissement par air forcé, il peut fonctionner en continu à 150 % de charge.
Un système complet de détection et de protection de la température peut être équipé. Le système intelligent de contrôle de la température du signal détecte et affiche automatiquement la température de fonctionnement de chacun des enroulements triphasés, démarre et arrête automatiquement les ventilateurs de refroidissement et fournit des fonctions d'alarme et de déclenchement.
La résine époxy pour transformateur de type sec de 200 kva 13,8 kv présente une apparence attrayante, une taille compacte, un faible encombrement et un faible coût d'installation.
|
Nom |
Résine époxy de transformateur de type sec 200 kva 13,8 kv |
|
Capacité nominale |
200kva |
|
Tension primaire |
13,8KV |
|
Tension secondaire |
0,4/0,415 kV |
|
Matériau isolant |
Résine coulée |
|
Groupe vectoriel |
Dyn11 Ayn0 |
|
Perte à vide (P0) |
Basé sur l'exigence du client |
|
Perte de charge (Pk) à 120 ° C |
Basé sur l'exigence du client |
|
Tension d'impédance (Royaume-Uni) |
6% |
|
Classe d'isolation |
CLASSE F ou H |
|
Méthode de refroidissement |
ONAF ONAF |
|
Décharge partielle |
Moins de 10 pièces |
Une résine époxy pour transformateur de type sec de 200 kva 13,8 kv peut-elle être installée à l'extérieur ? Oui, mais ils nécessitent des boîtiers de protection IP54 ou supérieur pour se protéger de l'humidité, de la poussière et des conditions météorologiques extrêmes.
Quel est le niveau de bruit d'une résine époxy de transformateur de type sec de 200 kva 13,8 kv ? Le niveau sonore se situe généralement entre 50 et 70 dB, selon la conception et la charge. Des modèles plus silencieux sont disponibles avec des fonctionnalités de réduction du bruit.
Le transformateur peut-il être personnalisé pour des applications spécifiques ? Oui, les fabricants proposent des options de personnalisation telles que :
Tensions nominales spéciales (par exemple, 20 kV à 6,6 kV)
Protection améliorée (par exemple, parafoudres, capteurs de température)
Matériaux du boîtier (acier inoxydable, revêtements résistants à la corrosion)
Boîtier de protection IP21
Noyau de transformateur
Enroulement du transformateur
