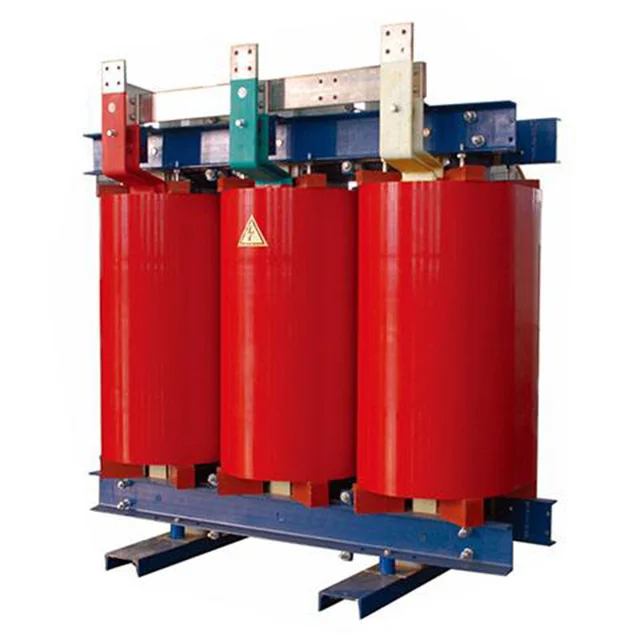

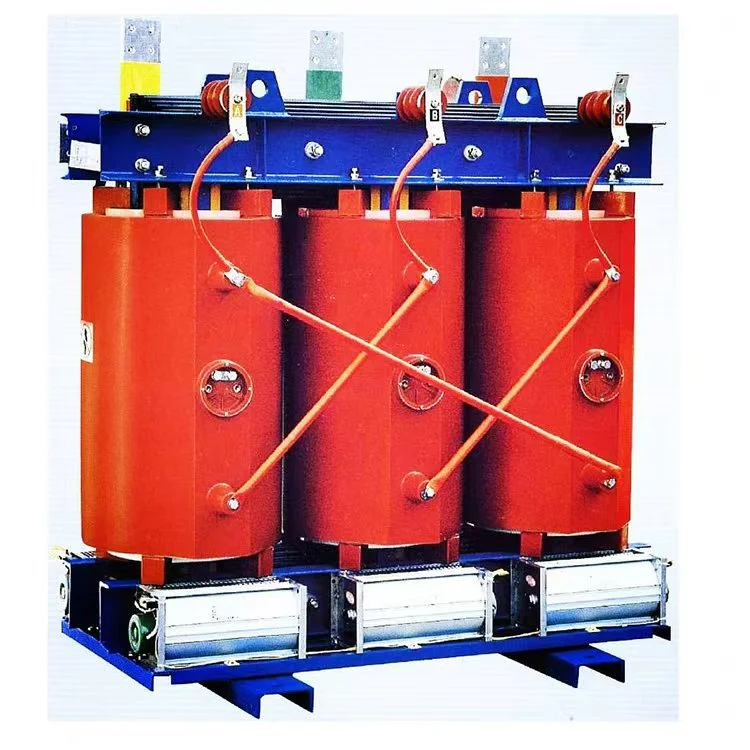

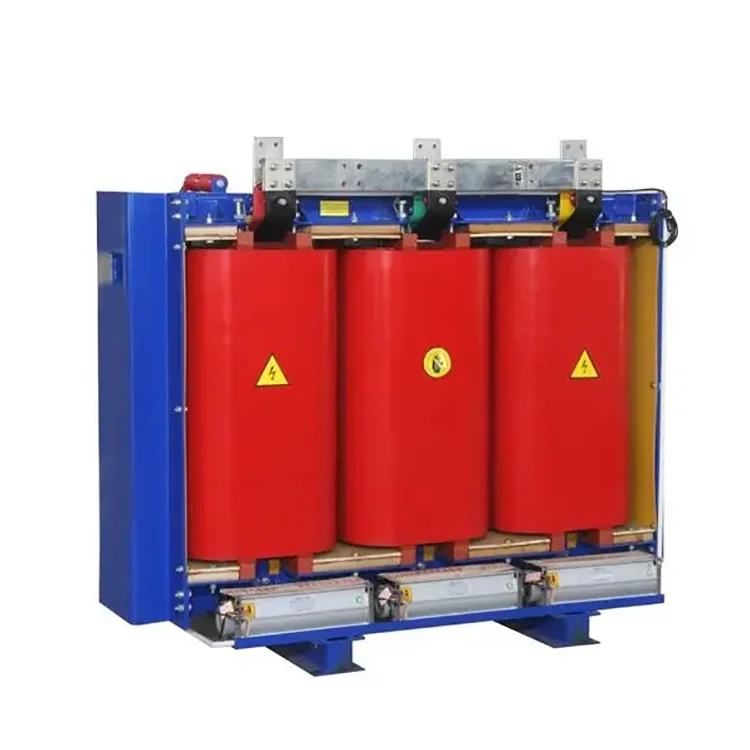

Transformateur de puissance de type sec triphasé 25kv 2500 Kva

Lorsqu'un transformateur de puissance de type sec triphasé de 25 kV 2 500 kva est en fonctionnement, le courant dans la bobine électromagnétique génère un champ magnétique, qui produit un flux magnétique naturellement alternatif. Ce flux magnétique changeant induit une force électromotrice EMF dans le noyau de fer. La force électromagnétique induite dans le noyau de fer circule dans le plan perpendiculaire à la direction du flux magnétique et est donc appelée courants de Foucault. Les pertes par courants de Foucault provoquent également un échauffement du noyau de fer.

Le noyau de fer d'un transformateur de puissance de type sec triphasé de 25 kv à 2 500 kva est principalement constitué de matériaux ferromagnétiques. En pratique, les transformateurs fonctionnent toujours dans des conditions de courant alternatif et des pertes de puissance se produisent non seulement dans la résistance des bobines mais également dans le noyau de fer soumis au champ magnétique alternatif. La perte de puissance dans le noyau de fer est généralement appelée « perte du noyau », qui est causée par deux facteurs : « perte par hystérésis » et « perte par courants de Foucault ».

La perte par hystérésis est un type de perte de noyau qui se produit lors de la magnétisation du noyau de fer en raison de la présence d'hystérésis. L'ampleur de cette perte est directement proportionnelle à la surface délimitée par la boucle d'hystérésis du matériau. L'acier au silicium a une boucle d'hystérésis étroite et, lorsqu'il est utilisé comme noyau de transformateur, il présente une perte d'hystérésis plus faible, réduisant considérablement l'effet de chauffage. Les noyaux laminés peuvent réduire un autre type de perte de noyau, la « perte par courants de Foucault ».

Pour réduire les pertes par courants de Foucault, le noyau du transformateur de puissance de type sec triphasé 25 kv 2 500 kva est construit à partir de feuilles ferromagnétiques isolées les unes des autres. Cela force les courants de Foucault à circuler le long de chemins étroits avec des zones de section transversale plus petites, augmentant ainsi la résistance le long des chemins de courants de Foucault. De plus, la teneur en silicium de l'acier augmente la résistance électrique du matériau, contribuant ainsi à réduire davantage les courants de Foucault.

Le noyau de fer est un composant essentiel d'un transformateur de puissance de type sec triphasé de 25 kv 2 500 kva. Il joue un rôle puissant dans la régulation de la tension et du courant. Le transformateur de puissance de type sec triphasé 25kv 2500 kva offre de nombreux avantages. Une fois le noyau de fer incorporé, la stabilité et les performances de la tension et du courant sont améliorées et les caractéristiques globales du transformateur sont considérablement améliorées.

Paramètres du produit :

Équipement de production

Produit semi-fini

Boîtier de protection IP21

Noyau de transformateur

Enroulement du transformateur

Centre d'essais

Atelier de bobinage
