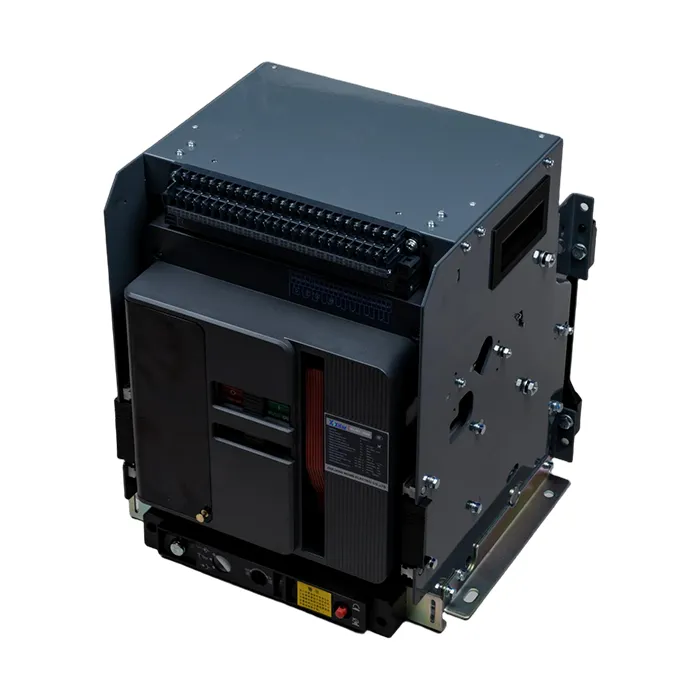

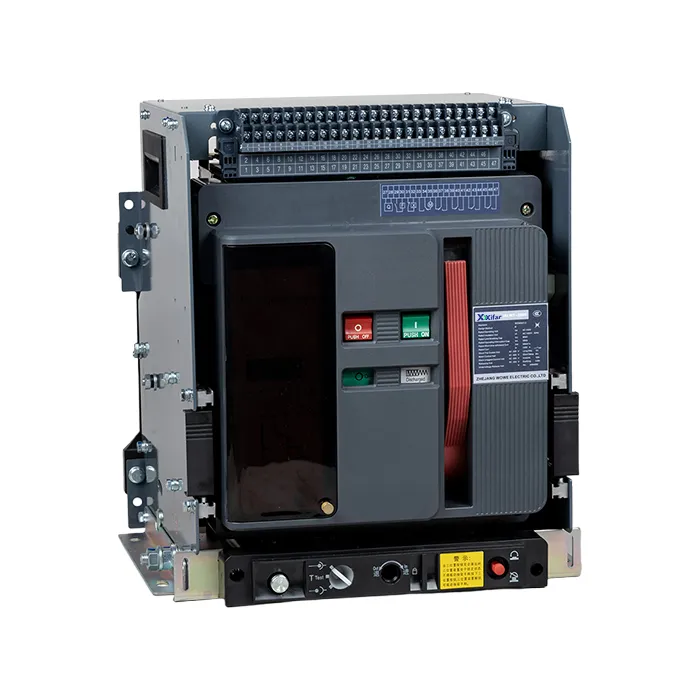

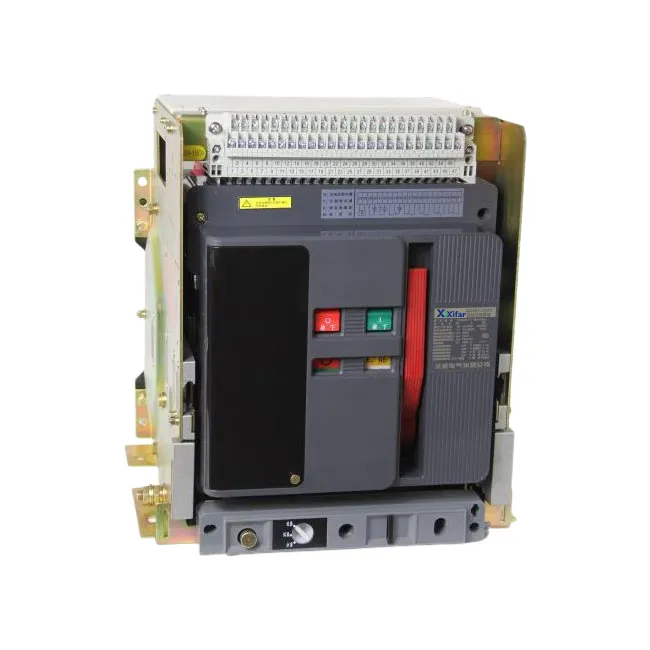

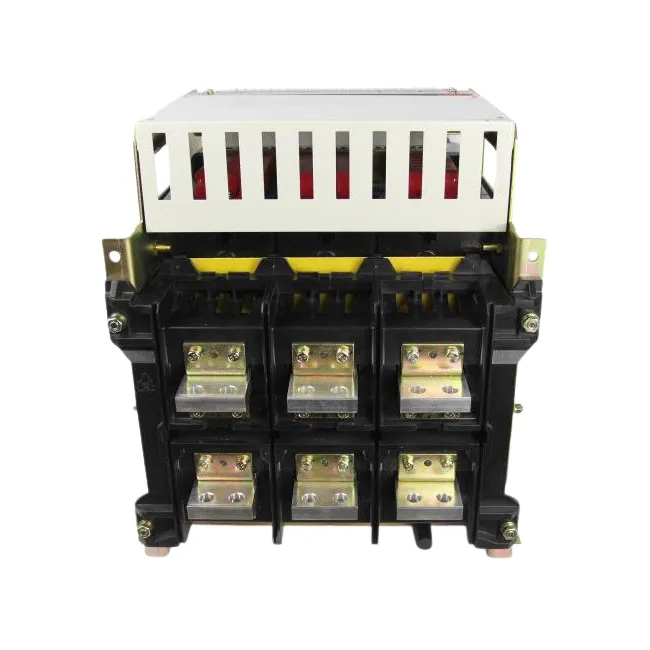

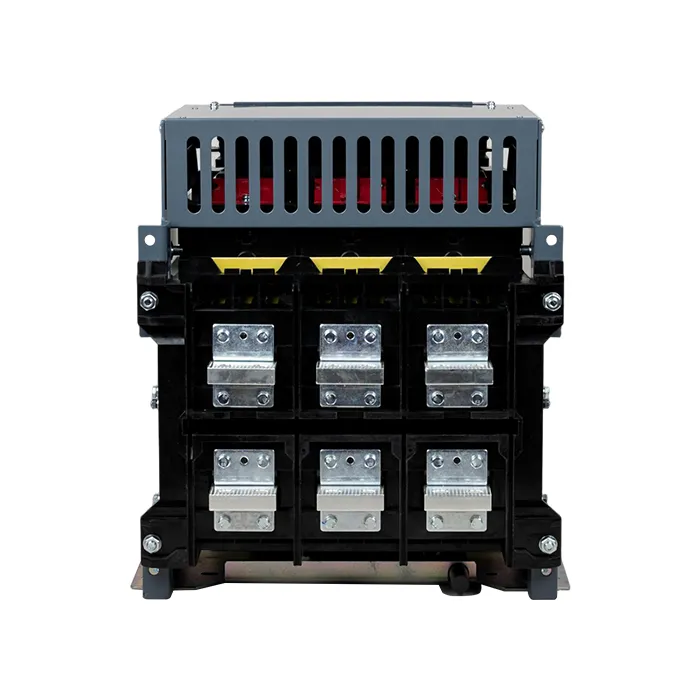

Disjoncteur Ckt à souffle d'air Acb de 3 200 A

Le disjoncteur ckt à soufflage d'air acb de 3 200 ampères constitue un dispositif de protection de base dans les systèmes de distribution basse tension, ce qui démontre une large applicabilité dans les secteurs industriels, commerciaux et des infrastructures. Il bénéficie des excellents paramètres de performances et de la conception modulaire du disjoncteur ckt à air comprimé acb de 3 200 ampères.

La fonctionnalité peut être affichée comme ci-dessous :

1. Performances électriques

Le disjoncteur acb air blast ckt a un courant nominal de 3 200 A et convient aux réseaux triphasés AC 50 Hz avec une tension de fonctionnement nominale allant jusqu'à 690 V. Son pouvoir de coupure varie de 65 kA à 100 kA, dont le disjoncteur à air peut gérer efficacement les courants de défaut de court-circuit. Équipé d'un déclencheur intelligent, il offre une protection à quatre niveaux comprenant une temporisation longue, une temporisation courte, un défaut instantané et un défaut à la terre en option, avec une précision de seuil de protection de ± 5 %.

2. Système de surveillance intelligent

Chaque disjoncteur acb air blast ckt de 3 200 ampères peut personnaliser un module de communication intelligent qui prend en charge les protocoles Modbus-RTU ou Profibus-DP. Il peut prendre en charge la surveillance en temps réel de plus de 20 paramètres tels que le courant, la tension et le facteur de puissance. Les formes d'onde de défaut et les données opérationnelles peuvent être analysées via le panneau d'affichage LED ou via un logiciel de gestion sur PC.

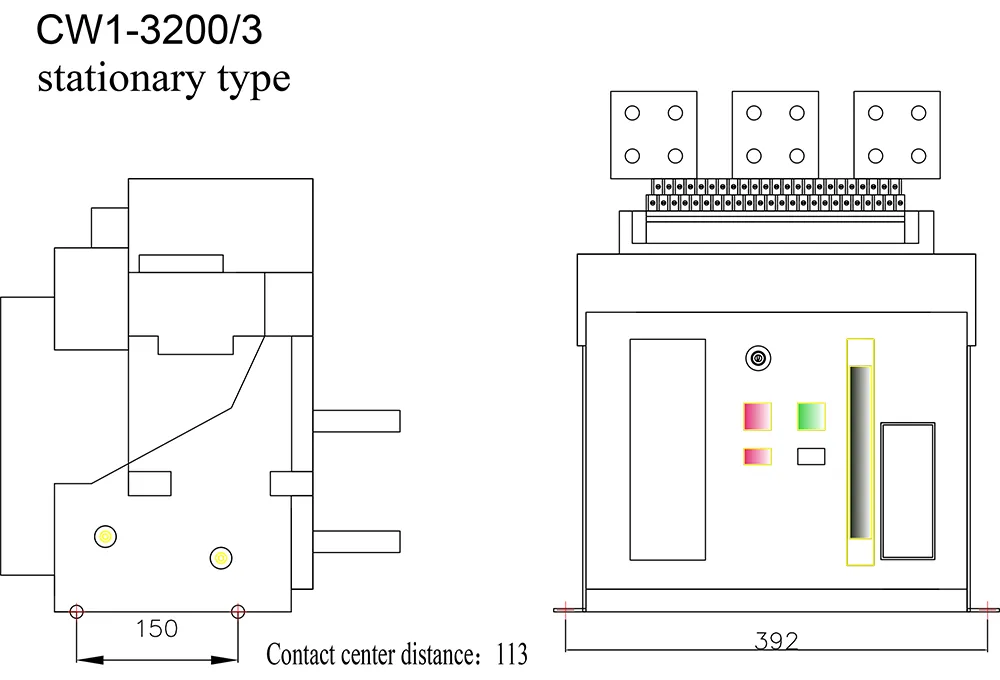

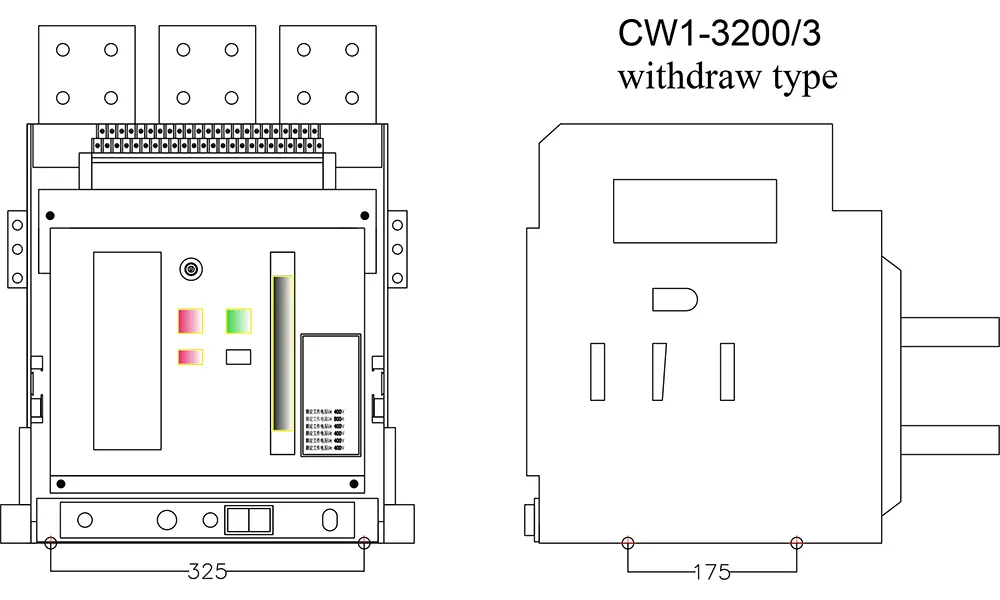

Paramètre de production :

FAQ produit :

Q : À quelle vitesse le disjoncteur à soufflage d'air ACB de 3 200 A répond-il à un défaut ?

R : Le disjoncteur à air comprimé ACB de 3 200 A peut interrompre les courants de défaut en quelques millisecondes, afin de minimiser les dommages à l'équipement et de réduire les temps d'arrêt dans les systèmes critiques.

Q : À quelle fréquence un disjoncteur à soufflage d'air ACB de 3 200 A doit-il faire l'objet d'un entretien ?

R : le calendrier de maintenance préventive d’un disjoncteur ckt à air comprimé acb de 3 200 ampères peut être présenté comme suit :

1. Test de fonctionnement mécanique : Effectuer toutes les 500 opérations ou tous les 12 mois, selon la première éventualité.

2. Test de résistance de contact : effectuer tous les 3 ans ou après une interruption par court-circuit.

3. Test d'isolation : Dans des environnements avec une humidité relative supérieure à 85 %, effectuer tous les 6 mois.

Q : Quelles conditions d’installation doivent être prises en compte ?

R : les conditions d'installation des disjoncteurs ckt à soufflage d'air acb de 3 200 ampères sont indiquées ci-dessous :

1. La température de l’air ambiant ne doit pas être supérieure à +40 ℃ ni inférieure à -5 ℃. La température moyenne quotidienne ne peut pas dépasser +35℃.

2. Le site d'installation doit être à une altitude de 2 000 mètres ou moins. Dans le cas contraire, le pouvoir de coupure pourrait diminuer de 1 % tous les 100 mètres de montée.

3. Les conditions atmosphériques sont à une température ambiante de +40℃. l'humidité relative ne doit pas dépasser 50 %. À des températures plus basses, des niveaux d’humidité plus élevés sont autorisés. Pendant le mois le plus humide, la température minimale moyenne mensuelle ne dépasse pas +25 ℃ et l'humidité relative maximale moyenne mensuelle ne dépasse pas 90 %, tout en permettant la condensation sur la surface du produit en raison des fluctuations de température.
