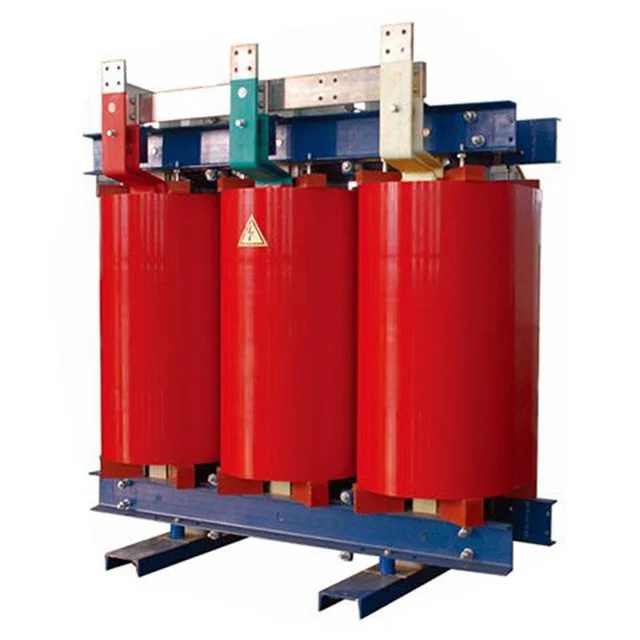

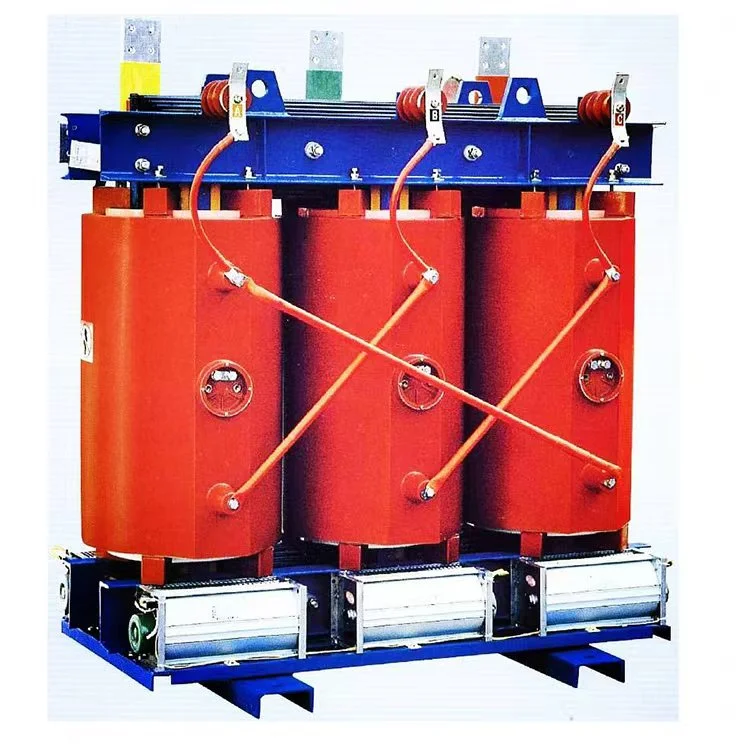

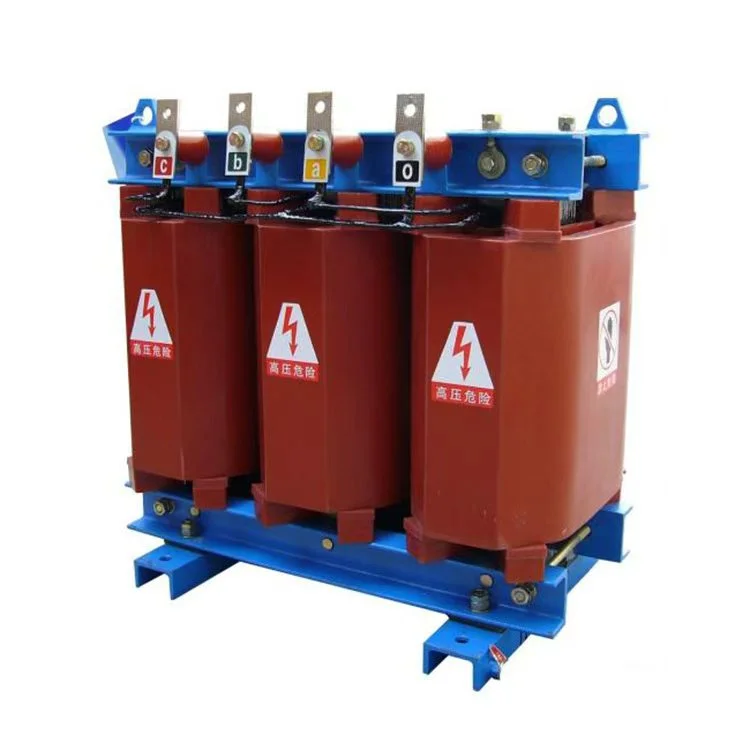

Transformateur de distribution Nltc de type sec 500kva 11kv

Dans le contexte de la demande mondiale croissante d'électricité, le transformateur de distribution nltc de type sec de 500 kva 11 kv est largement utilisé dans des domaines tels que les réseaux électriques ruraux, l'industrie, le commerce, les nouvelles énergies et les installations publiques. Leur haute fiabilité a été validée par des opérations dans plus de 50 pays et régions à travers le monde. Ils ont été vendus dans des pays et régions tels que la Tanzanie, le Zimbabwe, le Ghana, l'Afrique du Sud, le Kenya, la Zambie et d'autres.

Caractéristiques structurelles du transformateur de distribution nltc de type sec 500kva 11kv :

Bobines : Les bobines sont enroulées avec des conducteurs en cuivre, soit en fil enroulé, soit en feuille, renforcés de fibre de verre et entièrement coulés avec de la résine époxy sans charges en utilisant des processus de séchage sous vide et de dégazage. Il en résulte une résistance mécanique élevée, une forte capacité de tenue aux courts-circuits et une excellente résistance aux impulsions.

Enroulements haute tension : les bornes de début et de fin, ainsi que les câbles de prise intermédiaires, sont intégrés à des écrous en cuivre. Cette structure offre une bonne rigidité, facilite le changement de robinetterie et assure un aspect soigné et esthétique.

Noyau : Le noyau est assemblé à l'aide de tôles d'acier au silicium laminées à froid à grain orienté de haute qualité avec des joints à recouvrement multi-étapes entièrement à onglet à 45 degrés. La surface du transformateur de distribution nltc de type sec 500 kva 11 kv est recouverte d'une couche de résine isolante, offrant une résistance à l'humidité, une prévention de la rouille et une réduction du bruit.

Système de serrage : des composants élastiques sont utilisés entre le noyau, les dispositifs de serrage et les bobines pour maintenir les bobines sous compression constante, réduisant ainsi les niveaux de bruit.

Conception de refroidissement : le transformateur de distribution nltc de type sec 500 kva 11 kv est conçu pour le refroidissement naturel (AN). Des conduits de ventilation longitudinaux sont préformés à l’intérieur des parois des enroulements haute tension et basse tension entièrement coulés. Refroidissement par air forcé Des ventilateurs de refroidissement pour les équipements AF peuvent être installés en option. Avec le refroidissement par air forcé, la capacité de sortie nominale peut être augmentée de 50 %. 40 % pour les valeurs nominales de 500 kVA et moins.

Surveillance de la température : le transformateur de distribution nltc de type sec 500 kva 11 kv est équipé d'un contrôleur de température de la série BWDK. Des capteurs à résistance en platine Pt100 sont placés dans des trous pré-encastrés au sommet des bobines basse tension pour surveiller l'augmentation de la température des enroulements. Le contrôleur démarre ou arrête automatiquement les ventilateurs de refroidissement et fournit des fonctions telles qu'une alarme de défaut, une alarme de surchauffe et un déclenchement de surchauffe. Ces caractéristiques offrent une protection fiable contre les surcharges pour le transformateur de type sec, améliorant ainsi sa sécurité de fonctionnement.

Paramètres du produit :

Équipement de production

Produit semi-fini

Boîtier de protection IP21

Noyau de transformateur

Enroulement du transformateur

Centre d'essais

Atelier de bobinage
