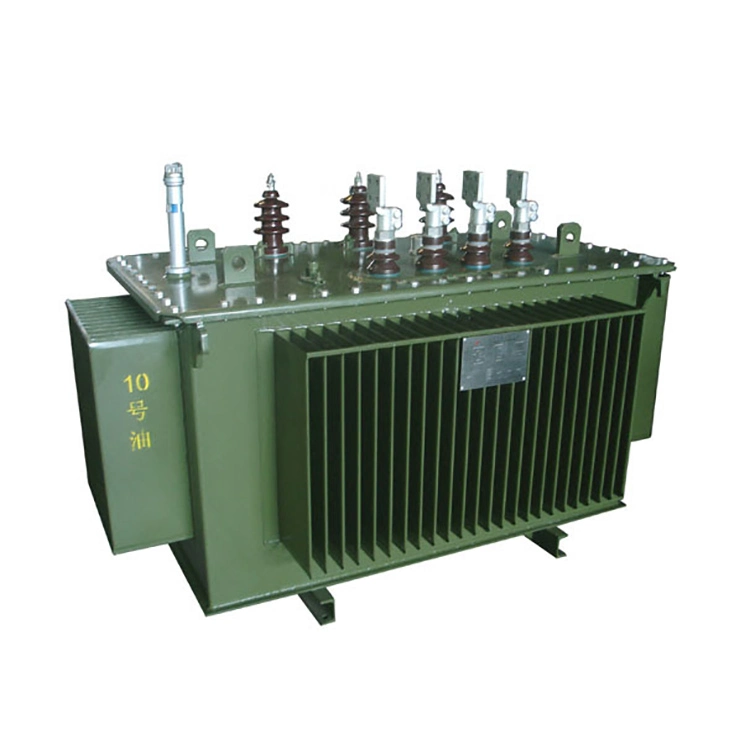

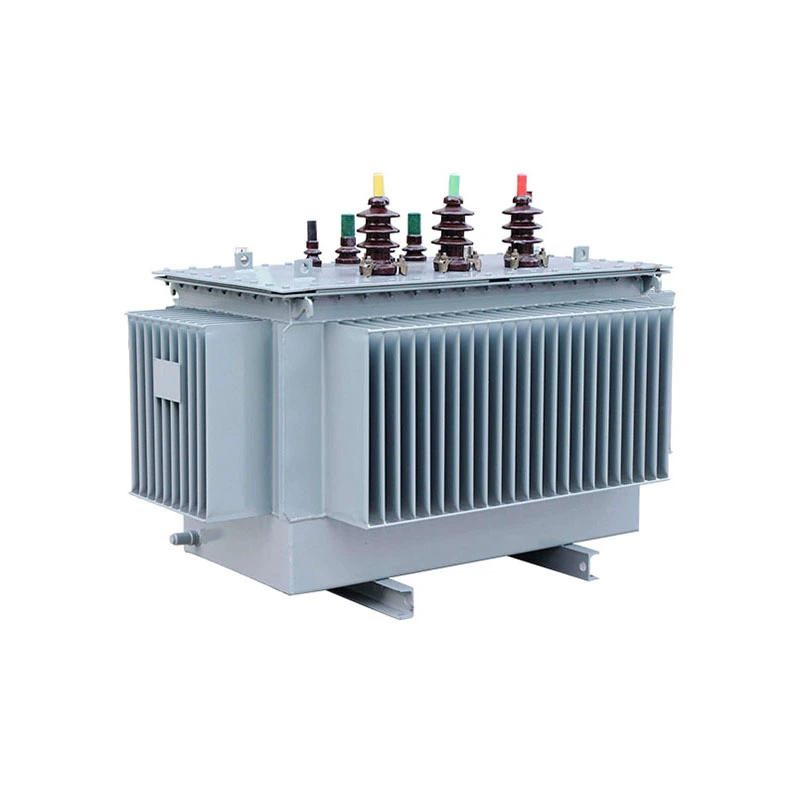

Transformateur en alliage amorphe de cuivre 100kva intensifié en 3 phases

Le transformateur triphasé en alliage amorphe de cuivre de 100 kva peut être divisé en deux types : le type immergé dans l'huile et le type sec. Le transformateur immergé dans l'huile adopte la méthode de refroidissement ONAN. Tandis que le transformateur de distribution de type sec utilise un refroidissement par air naturel ou un refroidissement par air forcé pour dissiper la chaleur générée pendant le fonctionnement. Une ventilation adéquate et un flux d'air régulier sont essentiels pour les transformateurs de distribution de type sec afin d'éviter la surchauffe et de maintenir une efficacité opérationnelle élevée des transformateurs.

Le noyau du transformateur en alliage amorphe est constitué de bandes d'alliage amorphe à base de fer. L'épaisseur des bandes d'acier n'est que de 0,02 à 0,03 mm. Il est produit par le processus de refroidissement rapide de l’acier en fusion. Les atomes internes sont disposés selon un motif amorphe irrégulier sans la structure granulaire de l'acier au silicium. Cela réduit considérablement la perte par hystérésis et la perte par courants de Foucault provenant de la source fondamentale du matériau.

Grâce à la conception économe en énergie du transformateur en alliage amorphe, l'efficacité de l'ensemble du système dépasse de loin celle des transformateurs de distribution ordinaires en acier au silicium. Même si l'équipement fonctionne en continu sans interruption tout au long de l'année, il peut réduire considérablement les coûts d'exploitation et de maintenance en électricité en minimisant les pertes de fer. Il s'agit de l'équipement préféré pour les centrales électriques distribuées à énergie nouvelle sur les sites d'ingénierie à l'étranger.

Paramètre technique :

Q : Lorsque vous utilisez un transformateur triphasé en alliage amorphe de cuivre de 100 kva, quelles sont les différences significatives dans leurs caractéristiques de courant d'appel magnétisant par rapport aux transformateurs traditionnels en tôle d'acier au silicium ?

R : Par rapport aux transformateurs traditionnels en tôle d'acier au silicium, les caractéristiques de courant d'appel magnétisant du transformateur en alliage amorphe montrent des différences significatives : en raison de la densité de flux magnétique de saturation plus faible de l'alliage amorphe, environ 1,55 T, inférieure à celle de la tôle d'acier au silicium 1,75 T, et d'un magnétisme résiduel plus élevé, d'environ 0,7 à 0,8, le pic de son courant d'appel d'excitation peut atteindre 10 à 15 fois le courant nominal (alors que pour la tôle d'acier au silicium traditionnelle, il est 5 à 8 fois). Parallèlement, la constante de temps de décroissance du courant d'appel est plus longue et le contenu harmonique, en particulier la deuxième harmonique, est également considérablement augmenté. Ces caractéristiques rendent le transformateur triphasé en alliage amorphe de cuivre de 100 kva plus sujet à une saturation profonde lors de la fermeture de l'interrupteur, générant des courants d'impact plus élevés et plus persistants. Cela augmente non seulement le risque de déclenchement incorrect des disjoncteurs en amont et d'éclatement des fusibles, mais peut également provoquer des dommages dus aux contraintes mécaniques sur le noyau en alliage amorphe sensible aux chocs.

Par conséquent, des stratégies de conception et de fonctionnement spéciales telles que la fermeture par sélection de phase, l'ajustement des paramètres de protection et la sélection de TC dotés de capacités anti-saturation plus fortes sont nécessaires.

Transformateur en alliage amorphe en traitement

Équipement

Centre de dépistage

Transformateur en expédition
