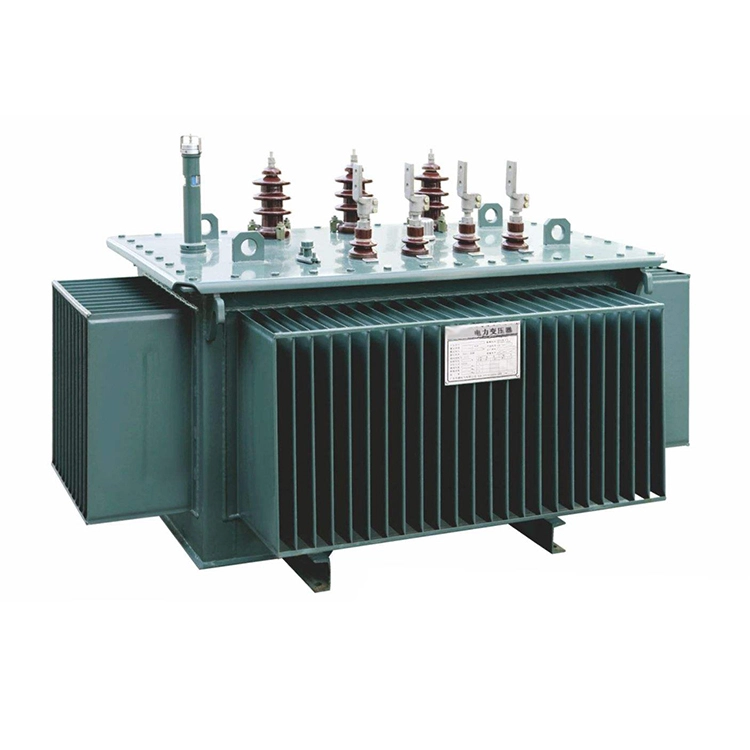

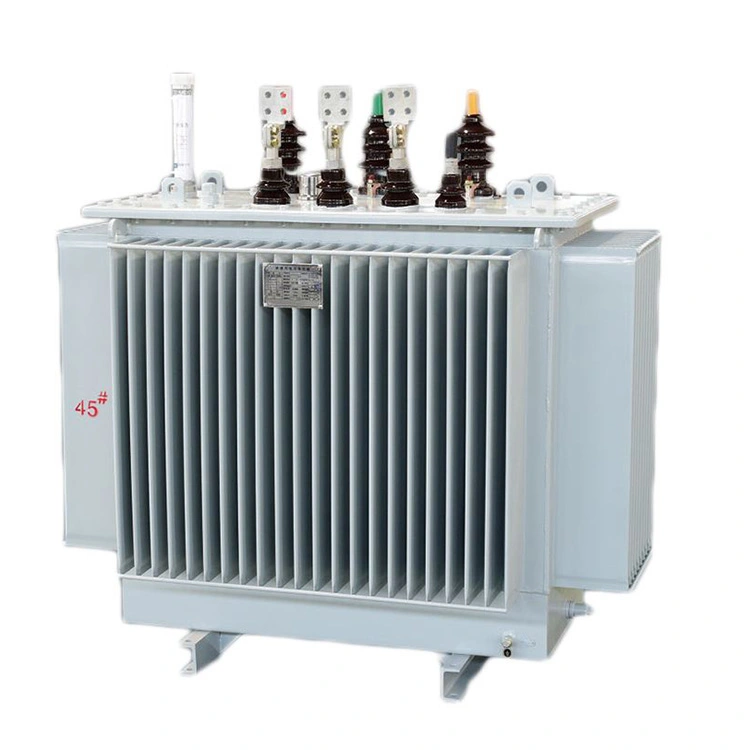

Transformateur élévateur de pôle 400 V à 11 kV 500 kva

Le boîtier du transformateur élévateur de pôle 400 V à 11 kV 500 kva est fabriqué en acier laminé à froid de haute qualité ou en acier inoxydable. Les pièces clés sont automatiquement soudées par un équipement de pointe puis inspectées par la technologie laser pour garantir une soudure étanche et éliminer le risque de fuite d'huile. Après avoir subi un traitement strict de galvanisation à chaud, le revêtement présente une forte résistance à la corrosion et peut protéger efficacement contre l'érosion du vent et de la pluie, le brouillard salin et la pollution industrielle. Sa conception entièrement scellée isole complètement le noyau du transformateur élévateur de 500 kva 400 v à 11 kv de l'air extérieur. Cela permet non seulement un fonctionnement sans entretien, mais retarde également considérablement le vieillissement des matériaux isolants.

En utilisant une feuille de cuivre pour enrouler les enroulements basse tension et une structure de noyau en fer laminé de haute précision, les bobines du transformateur élévateur de pôles de 500 kva 400 v à 11 kv sont conçues pour être extrêmement robustes, capables de résister efficacement aux énormes forces électrodynamiques radiales et axiales générées lors des courts-circuits, garantissant ainsi que les bobines ne se déforment pas ou ne soient pas endommagées. Ce transformateur élévateur de pôle de 500 kva 400 v à 11 kv est soumis à des tests de court-circuit rigoureux conformément aux normes internationales telles que l'IEEE. Nous pouvons fournir des rapports de tests correspondants pour démontrer la capacité opérationnelle de notre produit dans des conditions extrêmes.

Paramètre technique :

Q : Lorsque vous augmentez l'alimentation basse tension de 400 V à 11 kV pour une connexion au réseau ou une transmission longue distance, un transformateur de pôle élévateur de 400 V à 11 kV de 500 kva est sélectionné. Quels facteurs techniques doivent être pris en compte, notamment la plage de régulation de tension, le groupe de connexion, la tension d'impédance et le niveau d'isolation ?

R : Pour le transformateur élévateur de pôle 400 V à 11 kV 500 kva, les facteurs techniques clés sont les suivants : La plage recommandée pour la régulation de tension est un réglage de tension sans charge de ± 2 × 2,5 % du côté haute tension pour compenser les fluctuations de tension du côté basse tension. Le groupe de connexion doit être sélectionné comme Dyn11, en utilisant l'enroulement en triangle pour supprimer les harmoniques et l'enroulement en étoile pour fournir une mise à la terre du point neutre. La norme de tension d'impédance est de 4 %, ce qui peut équilibrer la chute de tension et le courant de défaut. En termes de niveau d'isolation, le côté haute tension doit atteindre 35 kV pour la fréquence normale et 75 kV pour les chocs de foudre. La ligne de fuite extérieure ne doit pas être inférieure à 275 mm pour garantir un fonctionnement sûr dans des environnements pollués et frappés par la foudre.

Principales parties des transformateurs montés sur poteaux

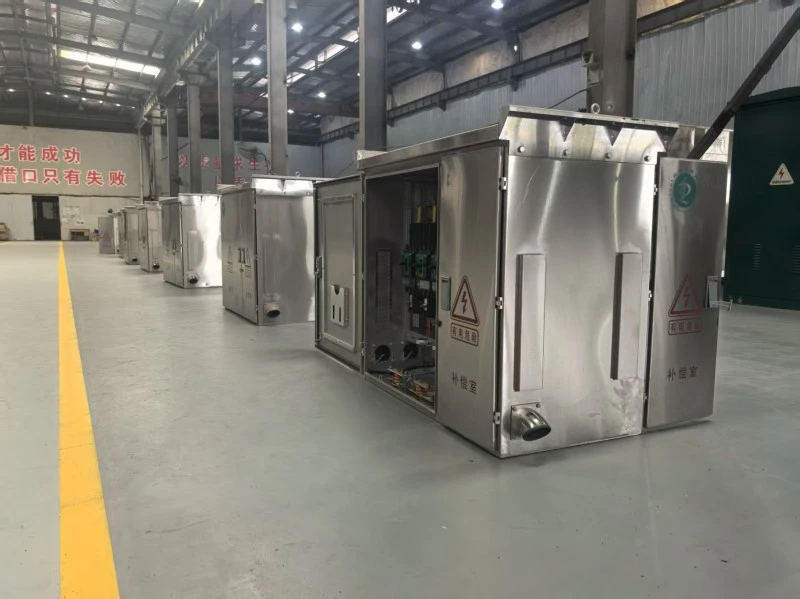

Type de montage frontal BT DB

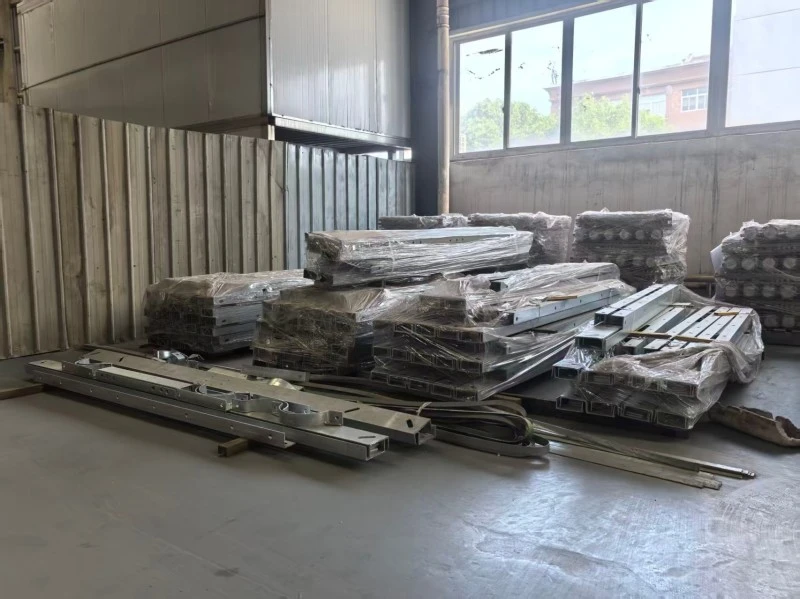

Matériel de ligne de poteaux

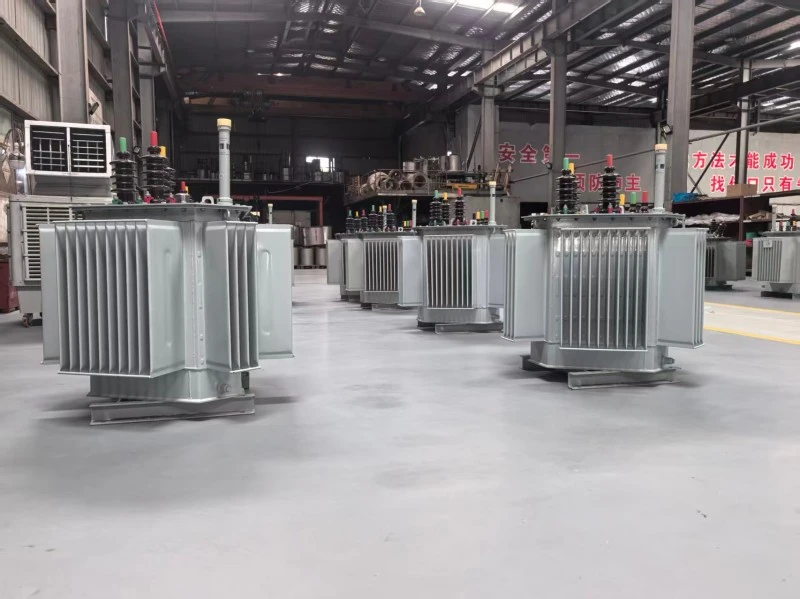

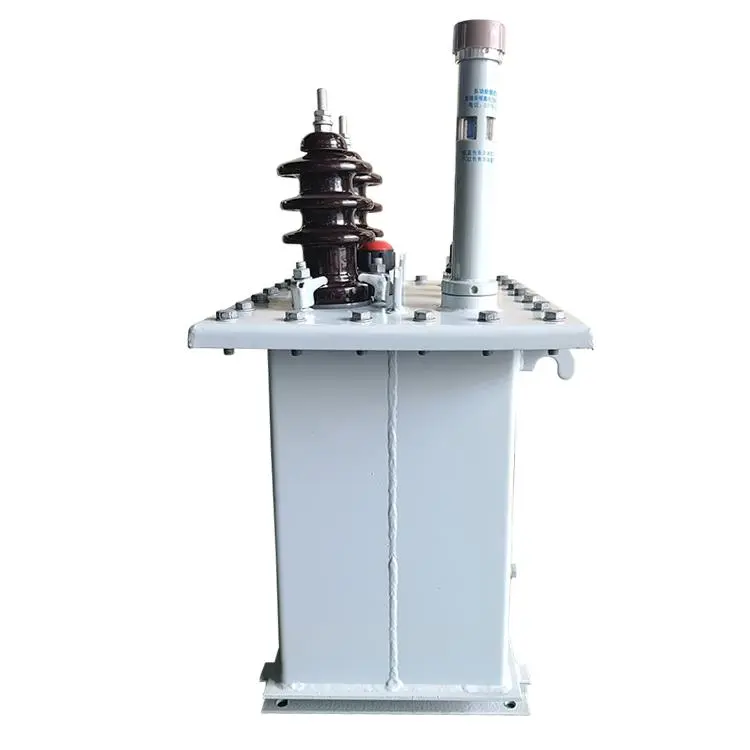

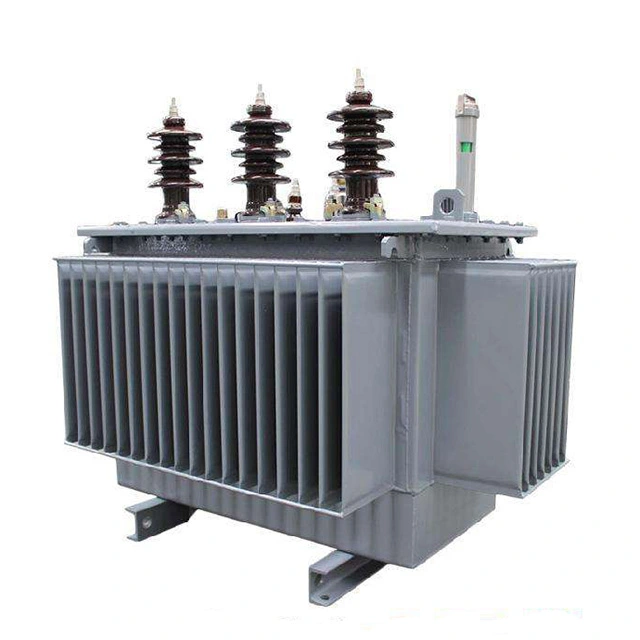

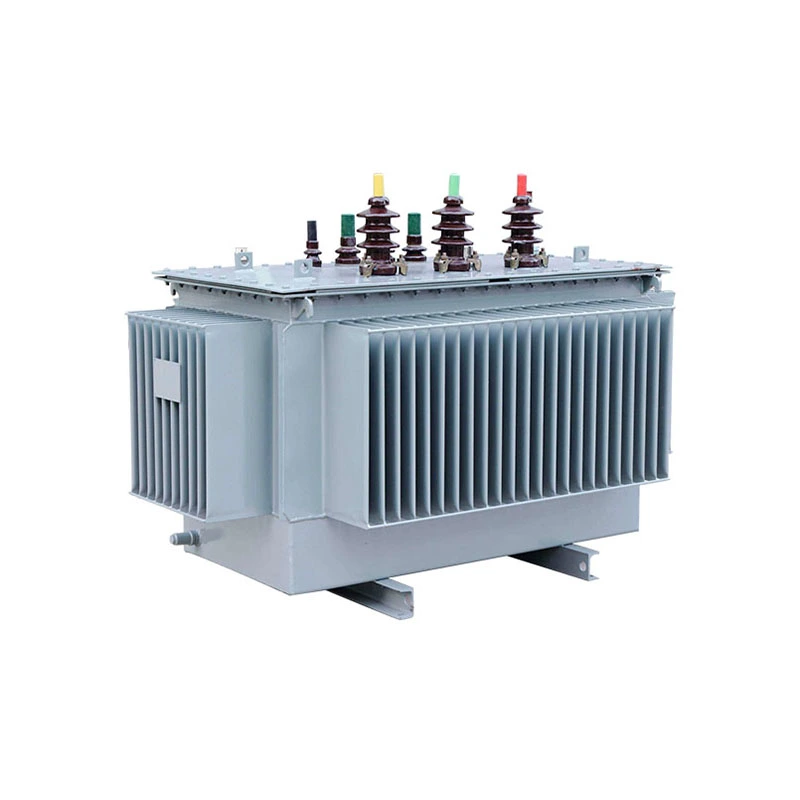

Transformateur monté sur poteau

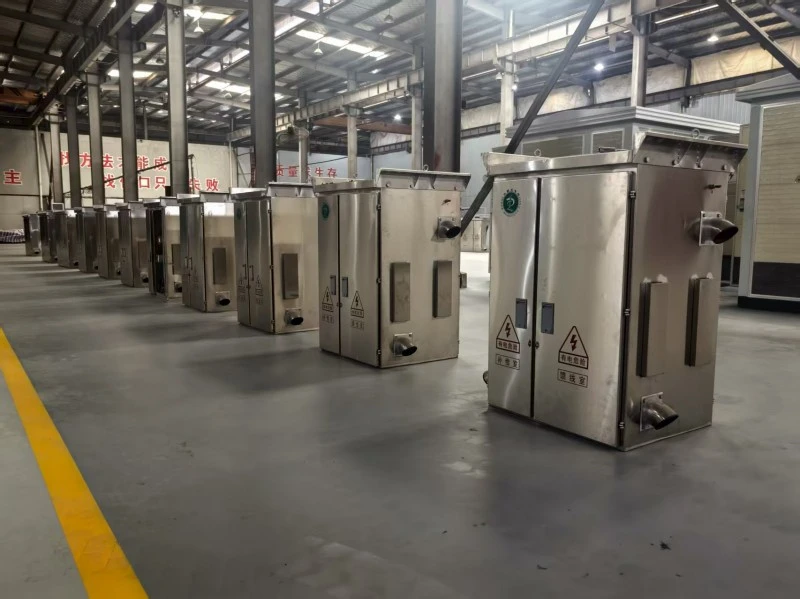

Type de montage latéral BT DB

Équipements de production

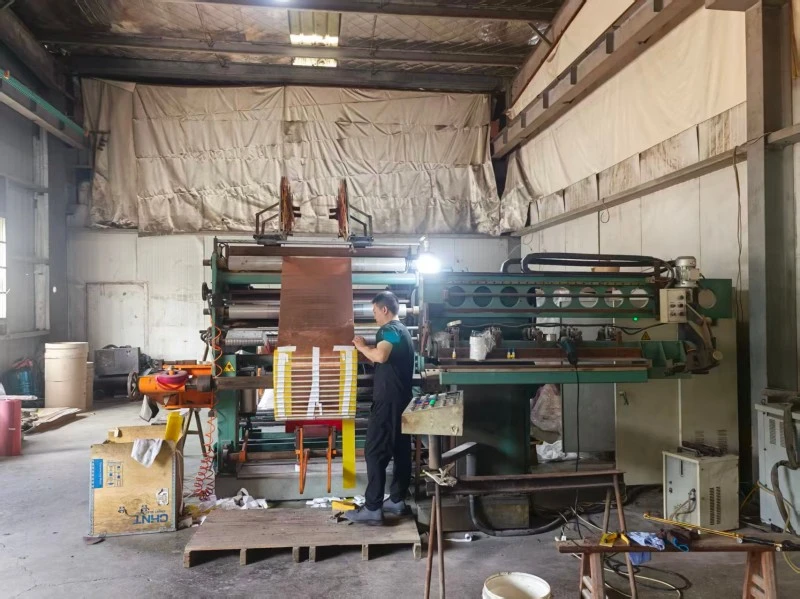

Machine à enrouler les feuilles

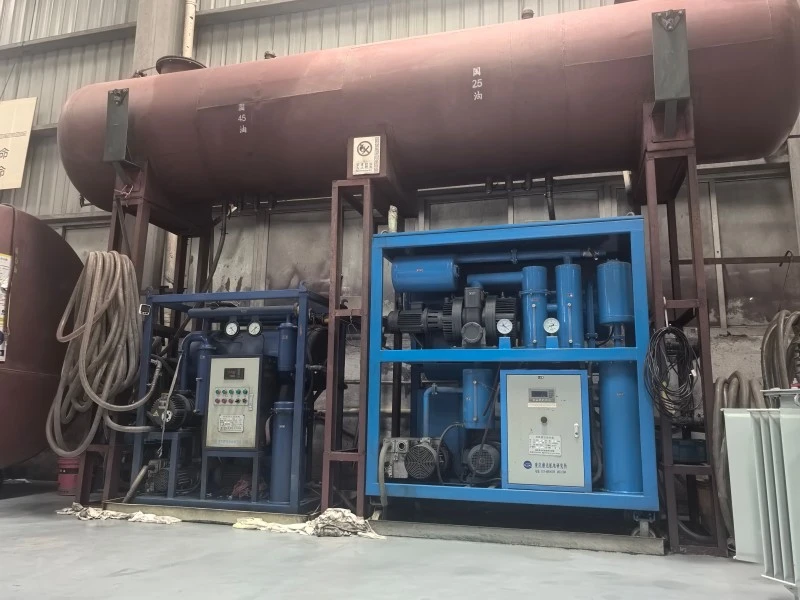

Unité de remplissage d'huile

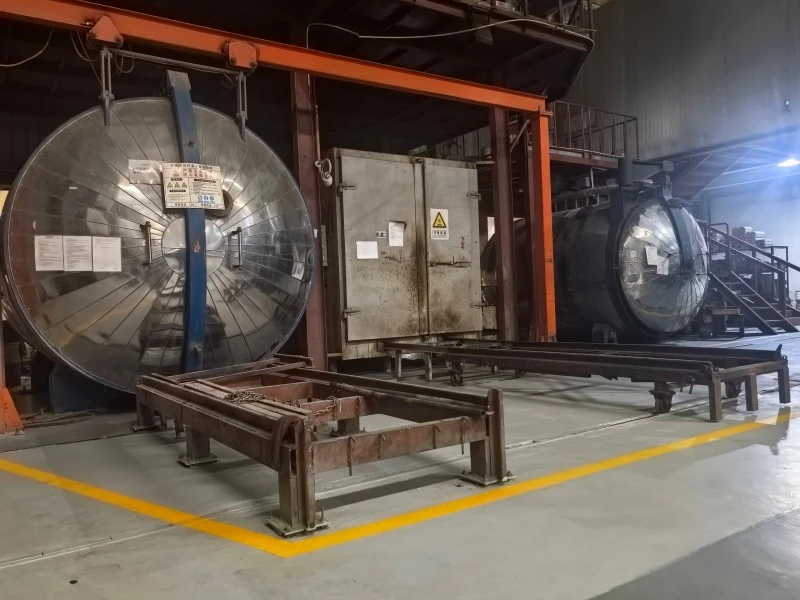

Four à transformateur et unité de coulée

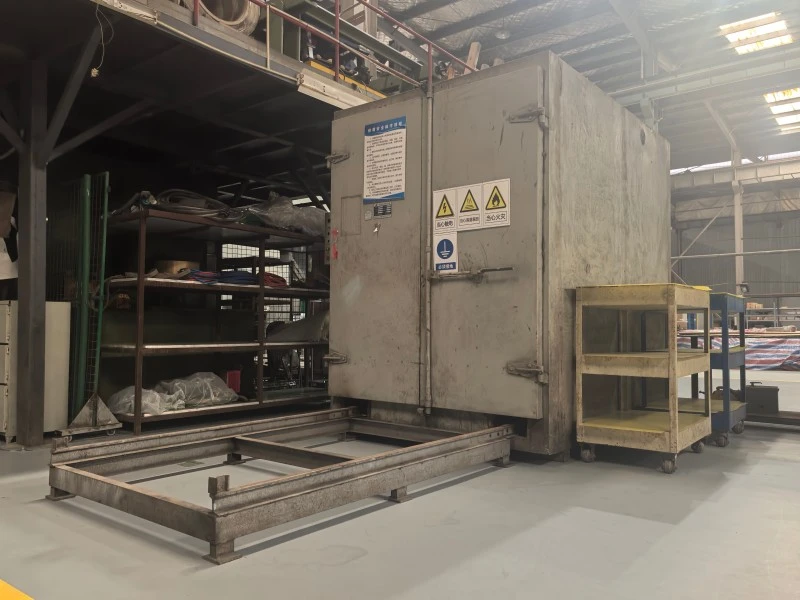

Four à transformateur

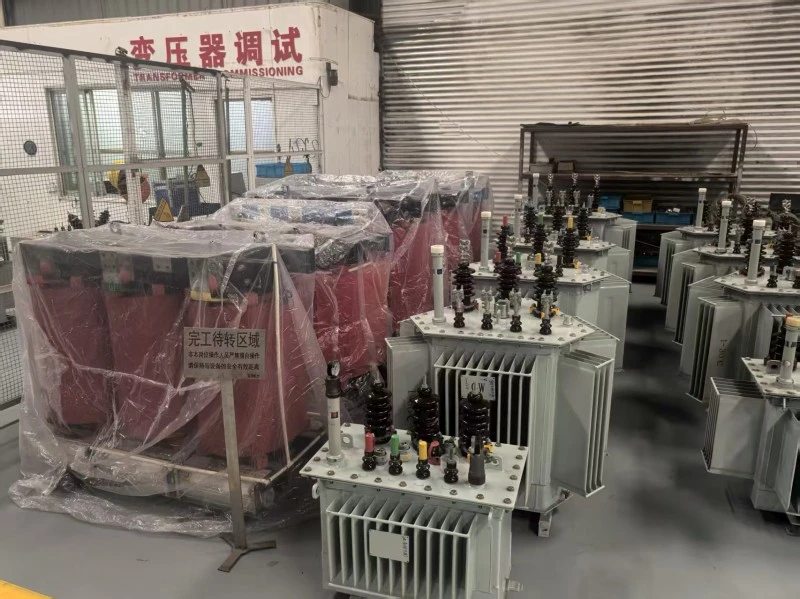

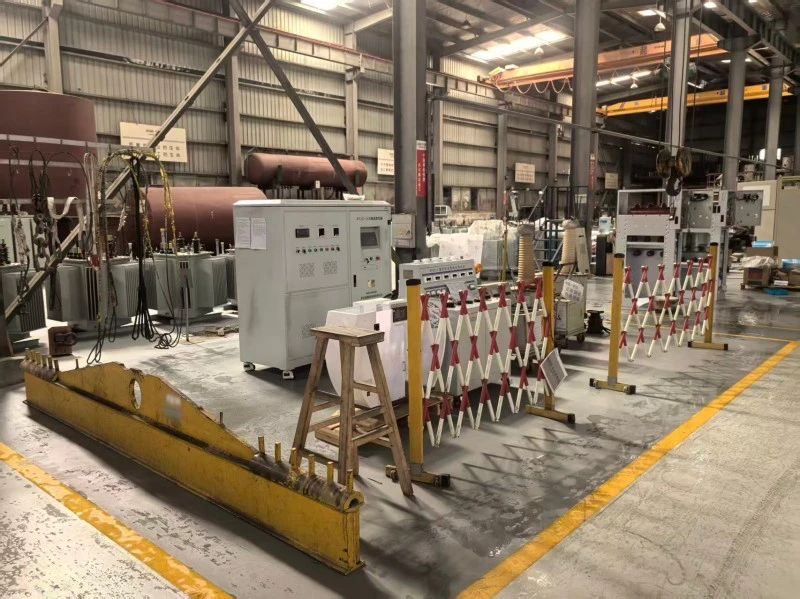

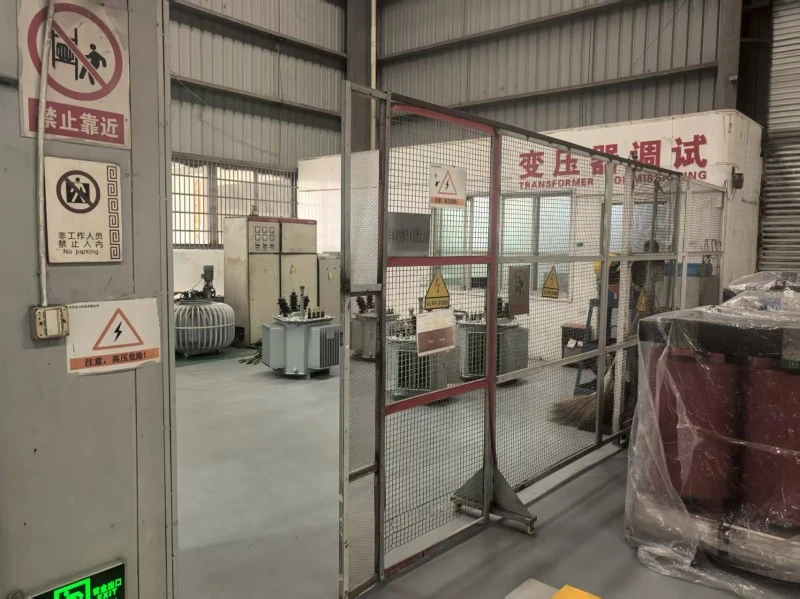

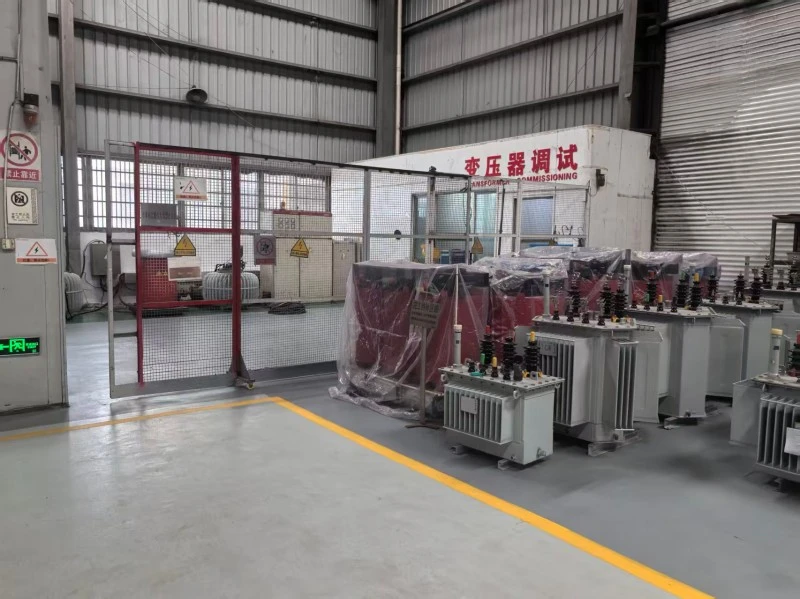

Centre de dépistage

Transformateurs en cours de transformation

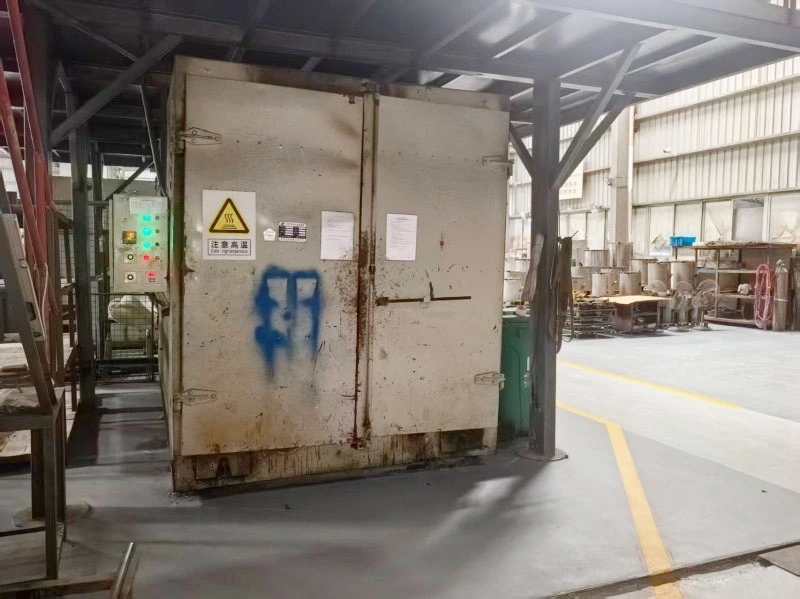

Transformateur en séchage

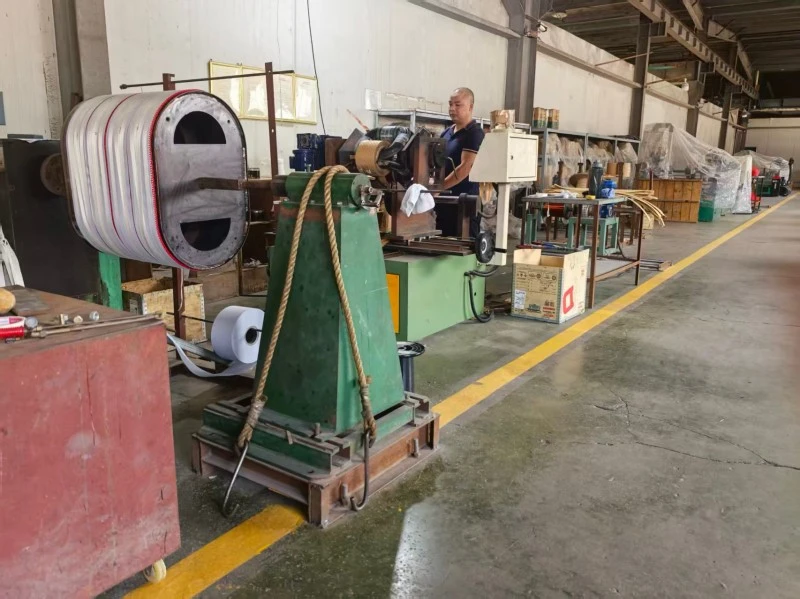

Transformateur dans l'enroulement 2

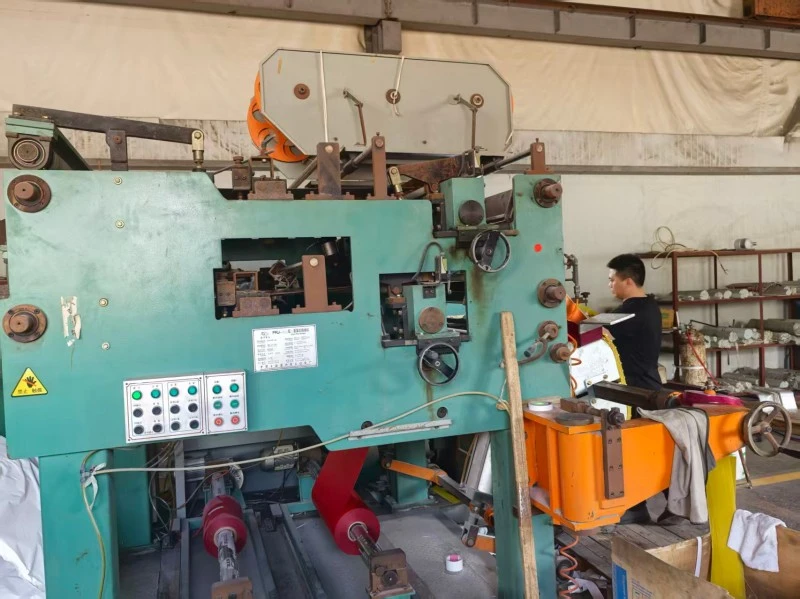

Transformateur en enroulement

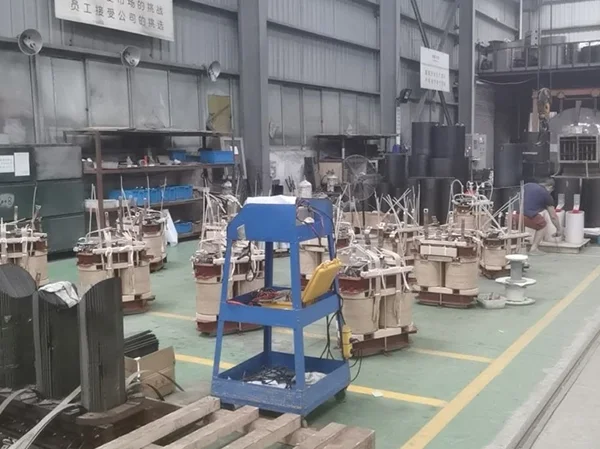

Le transformateur est en cours d'assemblage
