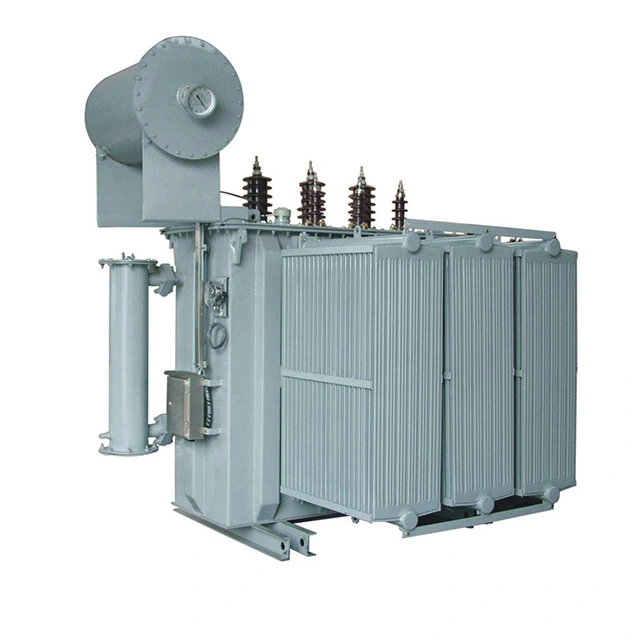

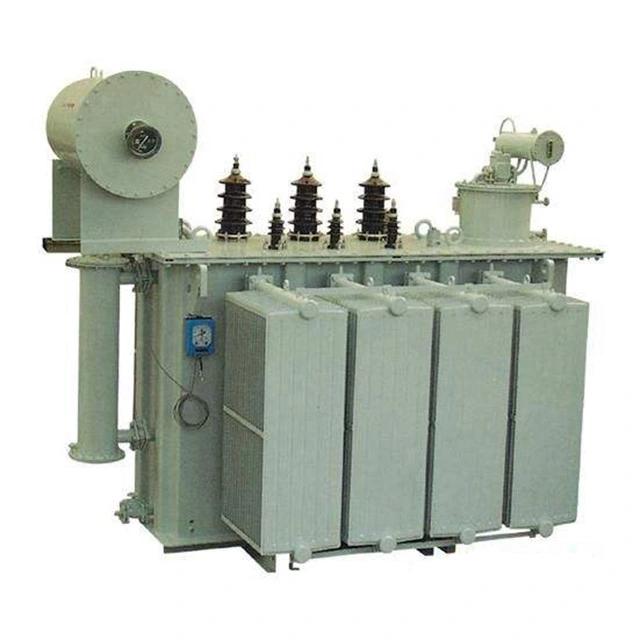

Transformateur de puissance extérieur 10 Mva 33 à 6,6 Kv

Le transformateur de puissance extérieur 10 mva 33 à 6,6 kv d'une capacité de 10 mva et une plage de tension de 33 à 6,6 kv, est un type de transformateur de puissance extérieur. Sa tension nominale est de 10 mva, avec le côté haute tension à 33 kv et le côté basse tension à 6,6 kv. Il s'agit d'un équipement de transformateur de taille moyenne courant pour les entreprises industrielles et minières ainsi que pour les parcs industriels, et il est entièrement conforme aux normes CEI. Le transformateur de puissance extérieur 10 mva 33 à 6,6 kv contient principalement des enroulements, un noyau de fer et une huile isolante en trois parties.

Les enroulements constituent la partie électrique du transformateur. Il est généralement fabriqué en enroulant un fil de cuivre plat isolé ou un fil de cuivre rond sur un moule d'enroulement. Les bobinages sont installés sur la colonne à noyau de fer du transformateur de puissance extérieur 10 mva 33 à 6,6 kv. Les enroulements basse tension se trouvent sur la couche interne et les enroulements haute tension sont installés à l'extérieur de l'enroulement basse tension. Entre les enroulements basse tension et le noyau de fer, et entre les enroulements haute tension et les enroulements basse tension, des matériaux isolants sont utilisés pour fabriquer des manchons pour les séparer, afin d'obtenir une isolation.

Le noyau de fer est la partie principale du chemin magnétique du transformateur de puissance extérieur 10 mva 33 à 6,6 kv. Il est généralement fabriqué en empilant des tôles d'acier au silicium laminées à chaud ou à froid d'une épaisseur de 0,35 ou 0,5 mm et recouvertes d'une peinture isolante. Le noyau de fer est divisé en deux parties : la colonne du noyau de fer et le joug. La colonne à noyau de fer est équipée du bobinage et la culasse est utilisée pour fermer le circuit magnétique. Les formes de base de la structure du noyau de fer comprennent le type cœur et le type coque.

Paramètre technique :

Quelles sont les différentes formes d'installation du transformateur de puissance extérieur 10 mva 33 à 6,6 kv ?

En génie électrique, l'installation de transformateurs extérieurs se compose principalement de deux formes : l'installation sur poteau et l'installation au sol. Quelle que soit la méthode adoptée, la sécurité passe toujours en premier. À l'endroit le plus visible autour du transformateur, un panneau d'avertissement bien visible doit être accroché pour rappeler aux passants de ne pas s'en approcher.

Pour un transformateur de puissance extérieur de 10 mva 33 à 6,6 kv installé au sol, une clôture de protection d'une hauteur d'au moins 1,7 mètre doit être ajoutée autour de celui-ci, et il doit y avoir un espace de fonctionnement sûr suffisant entre la clôture et la plate-forme du transformateur.

Pour l'installation sur des poteaux ou des tours, il est nécessaire que tous les câbles haute et basse tension utilisent des conducteurs isolés et que la partie basse tension puisse également utiliser des jeux de barres nus. Toutes les pièces en fer utilisées doivent être galvanisées pour éviter la rouille et la corrosion.

Si l'installation se fait au sol, la hauteur du socle est généralement fixée à environ 500 mm. Cette base est généralement construite en briques ou en béton coulé, puis la surface est lissée avec du mortier de ciment 1:2. De l'acier plat ou de l'acier à canal doit être posé sur la surface pour servir de rail de roulement au transformateur.

Lors de l'installation, il est essentiel de s'assurer que la voie est de niveau et que l'écartement de la voie correspond parfaitement à l'écartement des roues du transformateur pour garantir un fonctionnement stable.
