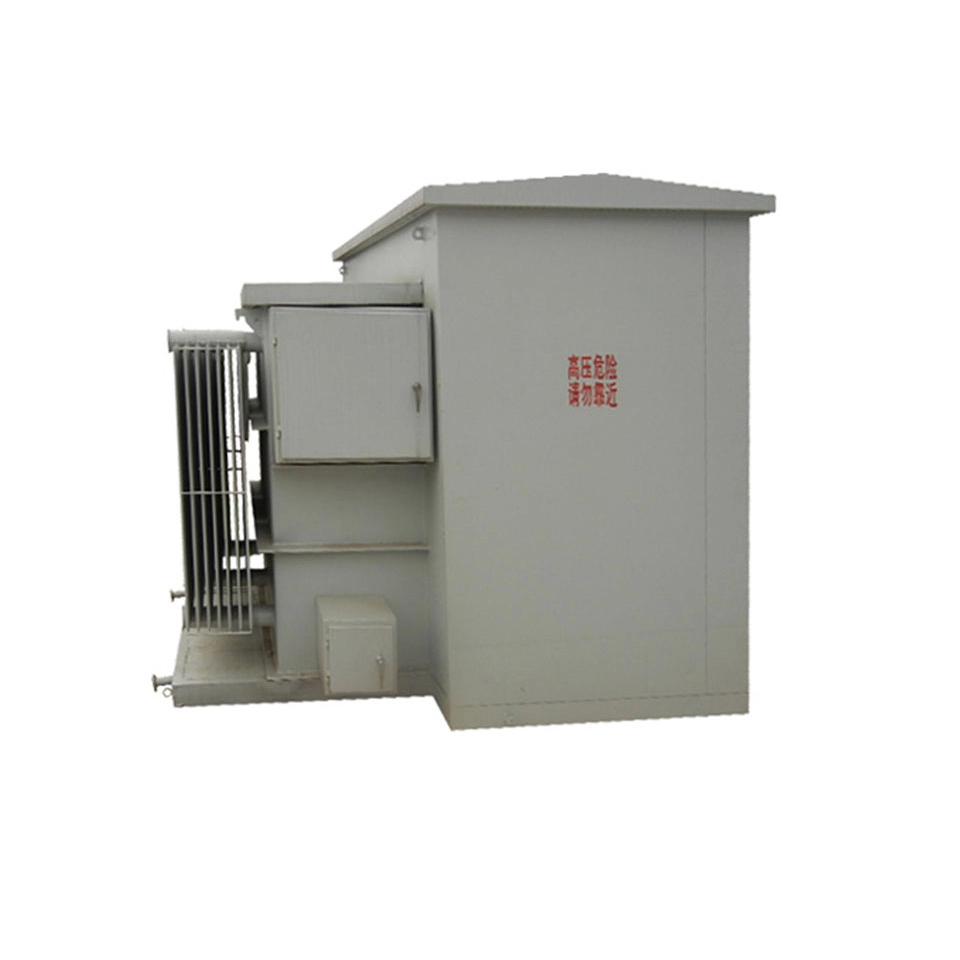

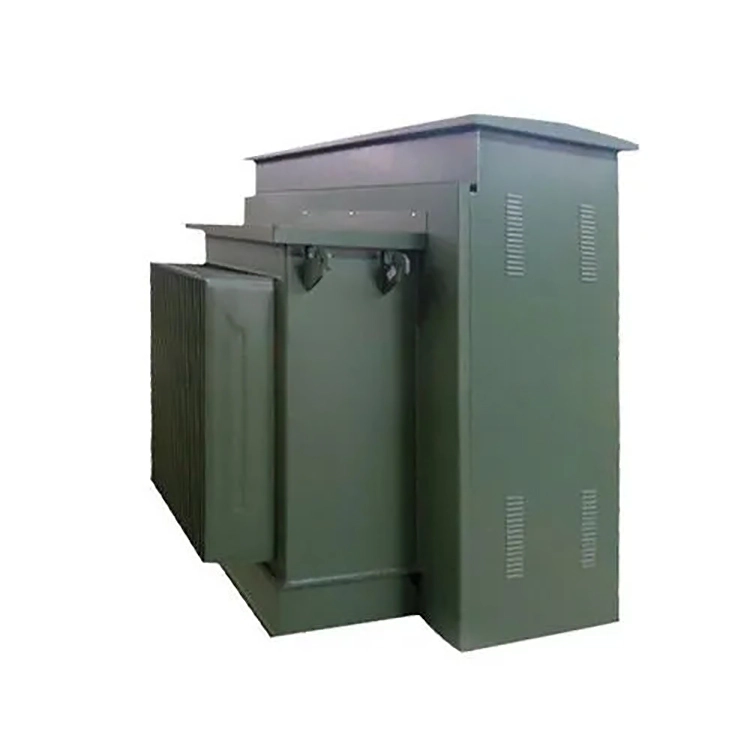

La puissance nominale de ce transformateur sur socle 100 kva 13,8 kv est refroidie par ONAN. La tension primaire est de 13,8 kV et la plage de prises est de ±2*2,5 % (NLTC). La tension secondaire peut être personnalisée et sélectionnée. Ils forment un groupe de vecteurs Dyn11.
Conçu avec une technologie de pointe et utilise des matériaux et des composants de haute qualité, garantit ainsi une qualité fiable et une longue durée de fonctionnement du transformateur monté sur socle 100 kva 13,8 kv. L'équipement est méticuleusement fabriqué à partir de tôles d'acier au silicium à haute perméabilité, d'enroulements conducteurs de haute pureté, de matériaux isolants résistants au vieillissement et de composants scellés durables. La qualité des composants de base est strictement contrôlée pour garantir la stabilité de l'ensemble de la machine depuis la source.
Avec une résistance exceptionnelle aux chocs électriques et à la corrosion due à l'humidité, le transformateur monté sur socle 100 kva 13,8 kv a d'excellentes performances d'isolation. Il peut s'adapter à diverses conditions climatiques extérieures. Pendant le fonctionnement, il présente de faibles vibrations et un faible bruit, et la perte à vide et la perte de charge sont bien contrôlées, ce qui entraîne de bons effets d'économie d'énergie et de réduction de la consommation.
La structure mécanique du transformateur sur socle 100 kva 13,8 kv est stable et fiable, avec un niveau de conformité de protection d'étanchéité conforme aux normes. Cela évite efficacement les problèmes de fuite d’huile et combine des fonctions de protection et de sécurité.
|
Nom du produit |
transformateur sur socle 100 kva 13,8 kv |
|
Méthode de refroidissement |
ONAN |
|
Tension primaire (HT) |
13,8 kilovolts |
|
Tension secondaire (BT) |
120/240 V/480 V/600 V |
|
Impédance |
1,5 % à 4 % |
|
Dimensions |
1200 x 965 x 910 mm |
|
Aucune perte de charge |
≤280 W |
|
Perte de charge |
≤1010W |
|
Plage du changeur de prises |
±2×2,5% |
|
Taux de régulation de tension |
≤3% |
|
Classe d'isolation |
HT : 17 kV, BT : 1,2 kV |
Pour un transformateur sur socle de 100 kva 13,8 kv en fonctionnement, supposons qu'un court-circuit métallique triphasé se produise à la sortie côté basse tension du transformateur, mais que le fusible côté haute tension n'a pas sauté et que le disjoncteur de sortie 13,8 kV de la sous-station en amont ne s'est pas déclenché non plus. quelles sont les raisons possibles de ce phénomène ?
1. Si le courant nominal du fusible est trop important, si le fusible a vieilli mais n'est pas cassé, ou si le fusible et le mécanisme de liaison de l'interrupteur de charge sont bloqués.
2. Si le paramètre de protection contre les surintensités du disjoncteur en amont est trop élevé et la valeur du courant de court-circuit exactement dans la zone morte de protection.
3. Des caractéristiques de défaut interne du transformateur monté sur socle 100 kva 13,8 kv peuvent survenir. Le transformateur lui-même a déjà subi un court-circuit entre spires ou une défaillance du noyau, ce qui a limité le courant de court-circuit à une valeur relativement faible (mais toujours beaucoup plus élevée que le courant nominal), ce qui n'est pas suffisant pour faire fondre instantanément le fusible mais est suffisant pour provoquer un chauffage continu.
4. Vérifiez si ce transformateur monté sur socle 100 kva 13,8 kv est connecté en Dyn11 ou Yyn0. Lorsqu'un court-circuit triphasé se produit du côté basse tension, y aura-t-il une situation du côté haute tension où le courant des phases non défaillantes n'augmente pas de manière significative, empêchant ainsi l'activation de la protection homopolaire ou inverse en amont.
Type de bague
Type de borne
Corps du transformateur
