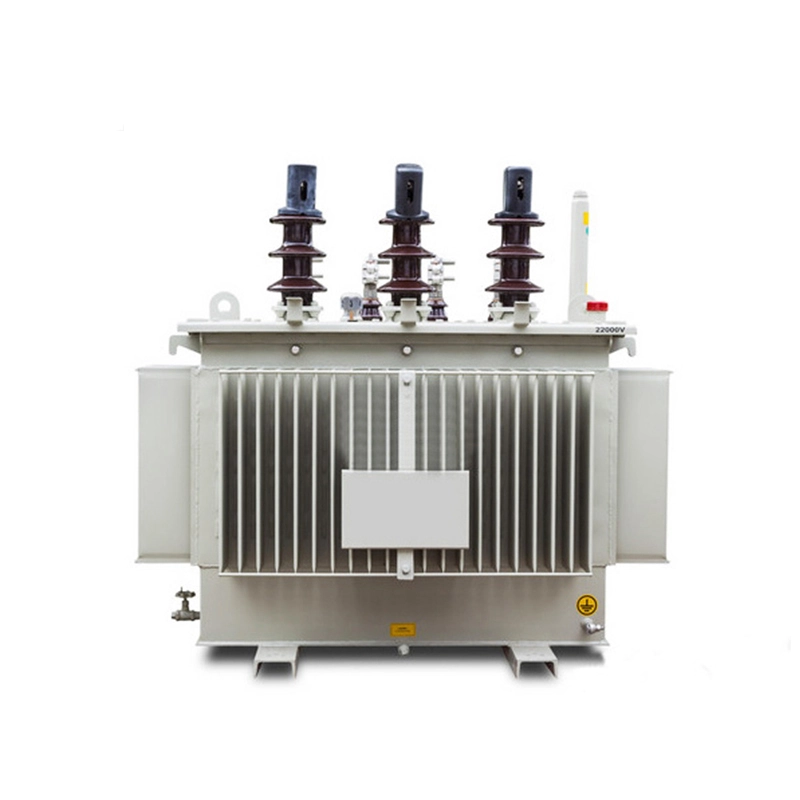

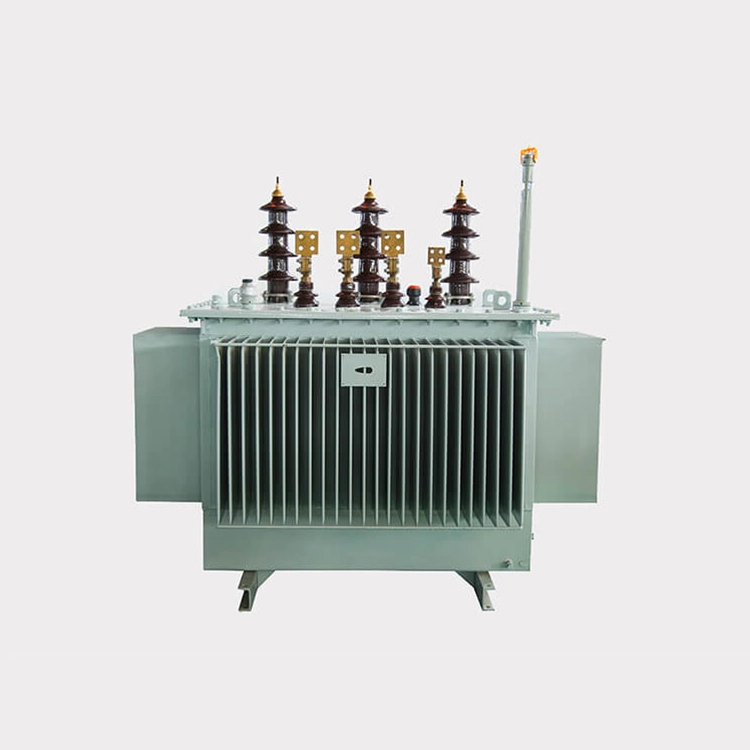

Transformateur de puissance 22kv à 400v 200kva

Le transformateur de puissance 22kv à 400v 200kva est un équipement électrique clé indispensable dans le domaine de la transmission et de la distribution d'énergie. Il réalise la transformation de tension et la transmission de puissance basées sur le principe de l'induction électromagnétique. L'équipement est principalement composé d'un noyau, d'enroulements, d'une structure de dissipation thermique et de composants de protection de sécurité, avec une structure stable et un fonctionnement fiable.

Le transformateur de puissance de 22 kV à 400 V 200 kva utilise des tôles d'acier au silicium à haute perméabilité magnétique orientées laminées à froid de haute qualité comme matériau et adopte le processus de stratification progressif en plusieurs étapes à pente complète de 45 °, qui garantit qu'aucune perte de charge et aucun courant de charge ne sont considérablement réduits et que le niveau de bruit est diminué.

Pour l'enroulement basse tension d'un transformateur de puissance de 22 kv à 400 v 200 kva, à l'exception des transformateurs de petite capacité qui utilisent des fils de cuivre, la structure générale est cylindrique enroulée avec une feuille de cuivre ; l'enroulement haute tension adopte une structure cylindrique multicouche, utilisant des fils plats recouverts de papier ou des fils émaillés.

En adoptant la même technique d'enroulement et en utilisant une bobineuse à grande vitesse, il est garanti que la tension d'enroulement reste constante et que le faisceau de fils est disposé étroitement, obtenant ainsi une répartition équilibrée des ampères-tours, un faible champ magnétique de fuite, une résistance mécanique élevée et une forte capacité anti-court-circuit.

Paramètre technique :

Caractéristiques:

1. Haute efficacité et conservation de l'énergie

La perte moyenne à vide d'un transformateur de puissance de 22 kv à 400 v 200 kva est réduite de 30 % par rapport à la norme GB/T6451, la perte de charge moyenne est réduite de 25 % et les coûts d'exploitation sont réduits de 20 % en moyenne.

2. Haute fiabilité

Les transformateurs de puissance de 22 kv à 400 v 200 kva ont une forte capacité anti court circuit et une conception de structure entièrement scellée peut empêcher l'oxygène et l'humidité de pénétrer, ralentissant le vieillissement de l'isolation et prolongeant la durée de vie.

3. Longévité et fonctionnement sans entretien

Pendant la période d’utilisation normale, il n’est pas nécessaire de remplacer l’huile du transformateur. Le coût de maintenance est faible et la durée de vie nominale peut dépasser 20 ans.

Q : Quelle est la structure et la méthode d’étanchéité du réservoir d’huile du transformateur de puissance 22kv à 400v 200kva ? Comment est traitée la surface du réservoir de carburant ?

R : Un réservoir de pétrole ondulé avec une structure entièrement scellée (le bord du réservoir peut être soudé ou boulonné) est adopté. Les tôles ondulées sont formées de tôles d'acier laminées à froid pliantes, qui ont pour fonction de dissiper la chaleur et d'ajuster le volume d'huile par déformation élastique, et peuvent remplacer le réservoir d'huile. Et en ce qui concerne la technologie d'étanchéité, le silicone semi liquide importé est utilisé comme matériau d'étanchéité du transformateur de puissance de 22 kv à 400 v 200 kva, qui résiste aux températures élevées, ne vieillit pas facilement et offre de bonnes performances d'étanchéité. Toutes les fixations utilisent des écrous anti-desserrage autobloquants.

De plus, le réservoir d'huile est traité par sablage antirouille et pulvérisation de poudre électrostatique (telle que des revêtements en résine époxy ou en résine acrylique), avec une épaisseur de film de peinture supérieure à 150 μm, offrant une résistance à la corrosion, une résistance aux intempéries et des propriétés anti vieillissement.
