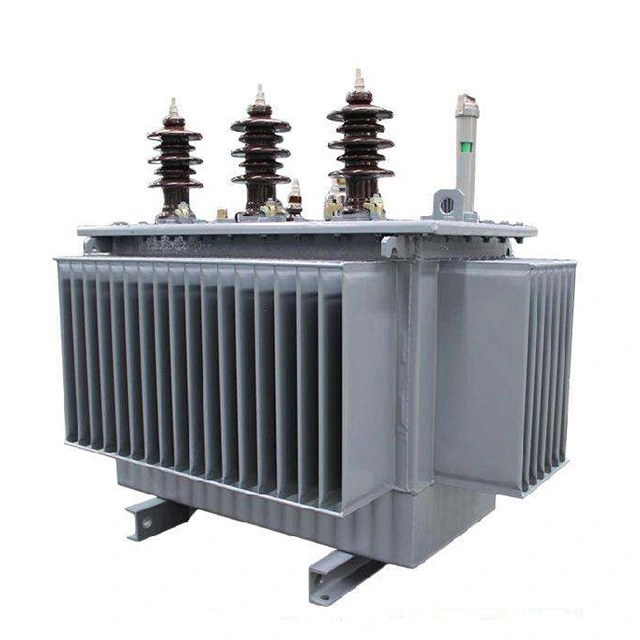

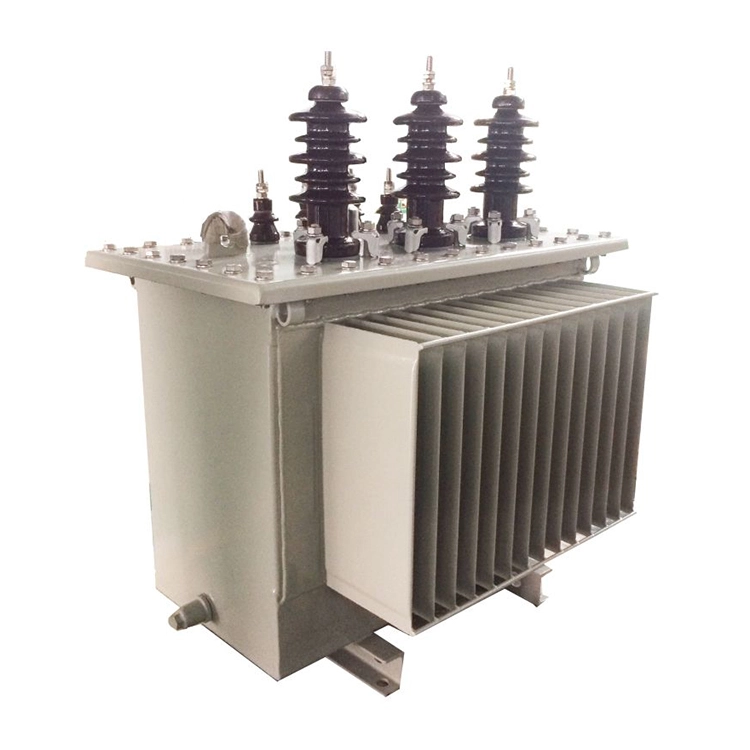

Transformateurs de puissance élévateurs triphasés 80kva, 415v à 11kv

Les transformateurs de puissance élévateurs triphasés 80 kva de 415 v à 11 kv reçoivent le courant alternatif basse tension de 415 V par l'enroulement primaire. Le champ magnétique est concentré et dirigé de l'enroulement primaire à l'enroulement secondaire à travers le noyau de fer laminé, et un courant alternatif haute tension de 11 kV est produit avec une perte relativement faible.

Les transformateurs de puissance élévateurs triphasés 80 kva de 415 v à 11 kv sont principalement utilisés pour la transmission d'énergie longue distance, la connexion au réseau de l'énergie photovoltaïque/éolienne et l'alimentation industrielle haute tension. Les types courants incluent les enroulements en cuivre immergés dans l'huile et la connexion Dyn11, qui sont conformes aux normes CEI 60076/GB 1094.

Paramètre technique :

Quels types de tests doivent être effectués pendant le fonctionnement d'un transformateur de puissance élévateur triphasé de 80 kva, de 415 V à 11 kV ?

Pour garantir le fonctionnement normal du transformateur, les tests suivants doivent être effectués fréquemment :

(1)Test de température. Le fait que l'état de fonctionnement du transformateur soit normal et le niveau de température sont très importants. Selon la réglementation, la température de l'huile de la couche supérieure ne doit pas dépasser 85°C (l'augmentation de température ne doit pas dépasser 55°C). Généralement, les transformateurs sont équipés de dispositifs de mesure de température dédiés.

(2)Test de charge. Pour améliorer le taux d'utilisation des transformateurs de puissance triphasés 80 kva de 415 v à 11 kv et réduire les pertes de puissance, il est nécessaire de déterminer la capacité d'alimentation réelle que le transformateur peut supporter pendant le fonctionnement. Les travaux de mesure sont généralement effectués pendant la période de pointe de consommation électrique de chaque saison et sont directement mesurés à l'aide d'une pince ampèremétrique. La valeur actuelle doit être comprise entre 70 et 80 % du courant nominal du transformateur. S'il dépasse cette plage, cela indique une surcharge et doit être ajusté immédiatement.

(3)Test de tension. La plage de variation de tension doit être comprise entre ± 5 % de la tension nominale. Si elle dépasse cette plage, le changeur de prises doit être utilisé pour le réglage afin de ramener la tension dans la plage spécifiée. Généralement, la tension aux bornes de l'enroulement secondaire et la tension aux bornes de l'utilisateur final sont mesurées à l'aide d'un voltmètre.

(4)Test de résistance d’isolation. Pour maintenir les transformateurs de puissance élévateurs triphasés de 80 kVA, de 415 V à 11 kV, dans un état de fonctionnement normal, le test de résistance d'isolation doit être effectué pour éviter le vieillissement de l'isolation et les accidents. Pendant le test, essayez d'arrêter le fonctionnement du transformateur et utilisez un mégohmmètre pour mesurer la valeur de la résistance d'isolement du transformateur. La résistance mesurée ne doit pas être inférieure à 70 % de la valeur mesurée précédente. Lors de la sélection d'un mégohmmètre, la bobine basse tension peut utiliser un niveau de tension de 500 V.
