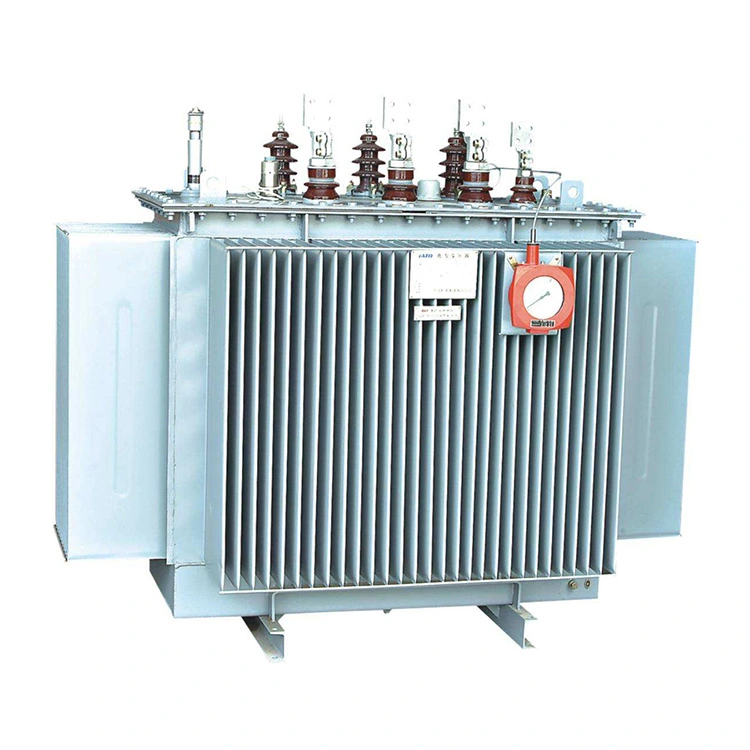

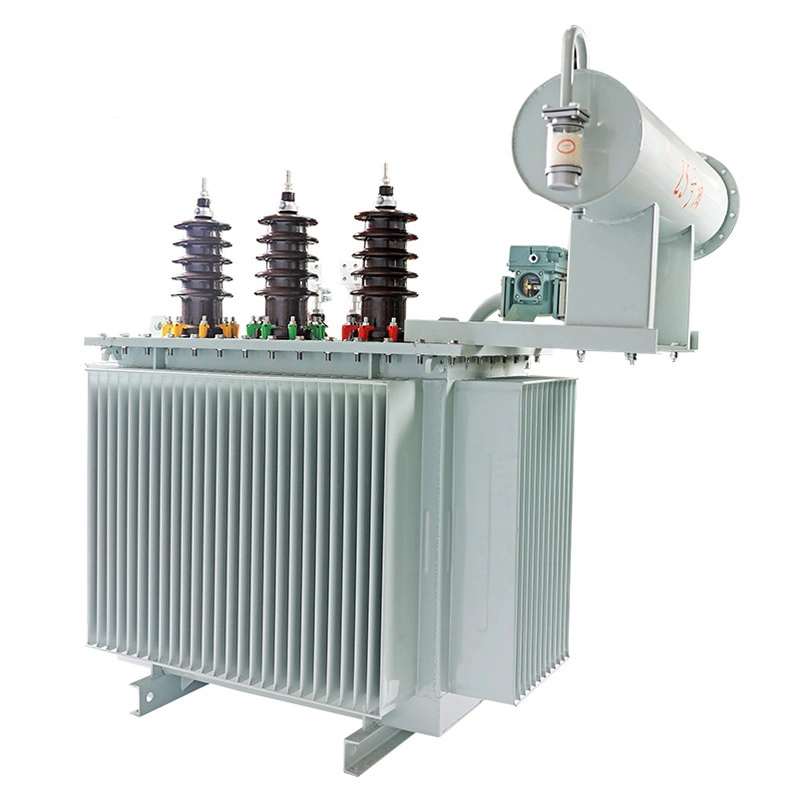

Transformateur de puissance de distribution 1000kva 11 à 33kv

Le transformateur de puissance de distribution 1 000 kva 11 à 33 kv est un équipement électrique moyenne tension clé, fabriqué conformément aux normes CEI 60076 et GB 1094. Il convertit la puissance d'entrée de 11 kV en sortie de 33 kV, réalisant une transmission d'énergie entre les niveaux de tension, largement utilisée dans les parcs industriels, les centrales électriques, la modernisation des réseaux ruraux et les grandes entreprises industrielles.

Adoptant le groupe vectoriel YNd11, le noyau en acier au silicium CRGO et les enroulements en cuivre pur, le transformateur de puissance de distribution 1 000 kva 11 à 33 kv présente une faible consommation d'énergie, une forte capacité de surcharge et des performances stables. Avec une régulation de tension à vide de ± 2 × 2,5 %, il garantit une sortie stable et sa structure hermétique convient aux installations intérieures et extérieures, fournissant une prise en charge fiable pour divers scénarios.

Le transformateur de puissance de distribution de 1 000 kva de 11 à 33 kv est principalement utilisé dans les scénarios d'augmentation de tension des réseaux électriques moyenne tension.

Ses domaines d'application spécifiques comprennent :

1. Parcs industriels, grandes entreprises industrielles et minières : convertissez la puissance de 11 kV générée par leurs propres centrales électriques ou obtenue du réseau électrique en puissance haute tension de 33 kV pour la transmission d'énergie interne et l'alimentation électrique des gros équipements.

2.Centrales électriques et sous-stations : utilisées comme équipement d'augmentation de tension pour les groupes électrogènes, convertissant la puissance basse tension générée par les générateurs en puissance haute tension de 33 kV et la connectant au réseau électrique moyenne tension.

3. Mise à niveau du réseau électrique rural : augmentez le niveau de tension du réseau électrique rural, réduisez les pertes de transmission et assurez la stabilité de l'alimentation électrique rurale.

4. Grands chantiers de construction et projets d'alimentation électrique temporaire : fournit une alimentation haute tension stable de 33 kV pour les grandes machines de construction et les systèmes d'alimentation électrique temporaires.

Paramètre technique :

Q : Quelles sont les normes d’entretien pour l’huile de transformateur ? Quand le réapprovisionnement ou le remplacement de l’huile est-il nécessaire ?

R : Ce transformateur de puissance de distribution de 1 000 kva, de 11 à 33 kv, adopte une structure entièrement scellée. En fonctionnement normal sans fuite d’huile, il n’est pas nécessaire de faire un réapprovisionnement fréquent en huile.

Directives d'entretien : prélevez des échantillons pour tester l'huile du transformateur tous les 1 à 2 ans et testez la tension de claquage, la teneur en humidité et l'indice d'acide. Si le niveau d'huile est inférieur à l'échelle standard, si la couleur de l'huile est sombre et trouble, si la teneur en humidité dépasse la norme ou si la résistance de l'isolation diminue, un réapprovisionnement en huile en temps opportun ou un remplacement global de l'huile est nécessaire. Il est strictement interdit de mélanger des huiles de transformateur de différentes marques ou de différents fabricants. Après le remplacement de l'huile, une vidange complète est nécessaire pour éviter les défauts de décharge locaux causés par des bulles d'air dans l'huile.

Q : Quelle est la valeur standard de l'impédance de court-circuit du transformateur de puissance de distribution de 1 000 kva 11 à 33 kv ? Quelle est la signification de ce paramètre ?

R : L'impédance de court-circuit standard est fixée à 6,5 %. Cette valeur correspond à la norme nationale et à la norme CEI pour le transformateur de puissance de distribution de 1 000 kva, de niveau 11 à 33 kv. Cela ne peut pas être modifié arbitrairement.

L'importance de la conception du noyau réside dans les éléments suivants : premièrement, elle limite efficacement le courant de court-circuit de pointe lors des défauts de court-circuit du réseau, réduit l'impact de la force électromotrice de court-circuit sur les enroulements et le noyau du transformateur et évite les défauts majeurs tels que la déformation des enroulements et les dommages au noyau ; Deuxièmement, il correspond à la capacité de court-circuit du réseau moyenne tension, assure la coordination précise des réglages des appareils de commutation et des relais de protection en amont et en aval, empêche le déclenchement excessif des défauts et garantit la stabilité de l'ensemble du système de distribution moyenne tension ; Troisièmement, il contrôle le taux de réglage de la tension du transformateur de puissance de distribution de 1 000 kva, de 11 à 33 kv, évite les écarts de tension excessifs lors des fluctuations de charge et garantit que la qualité de l'alimentation électrique répond aux normes.
