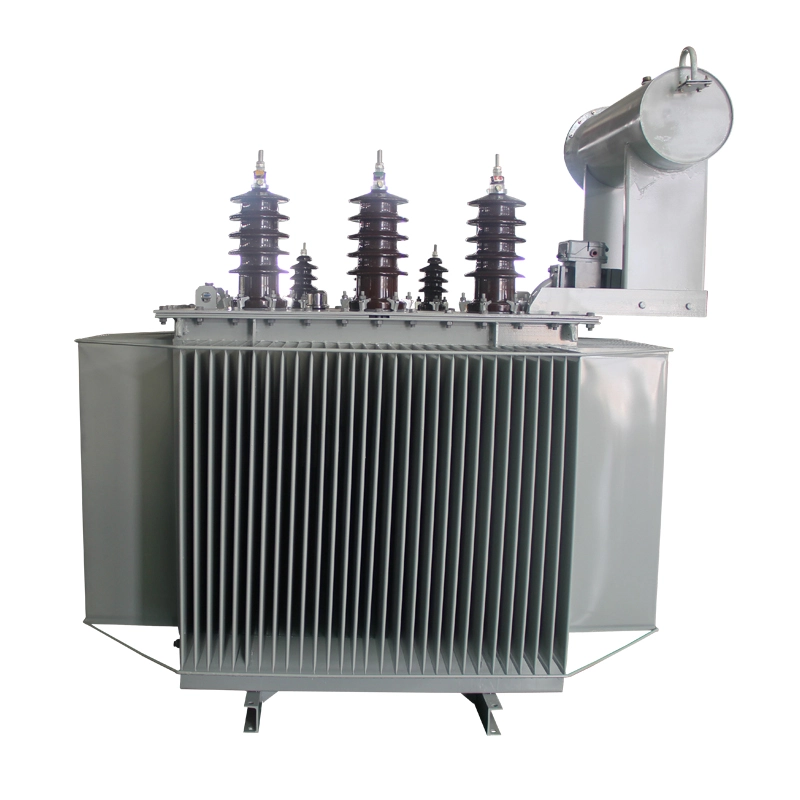

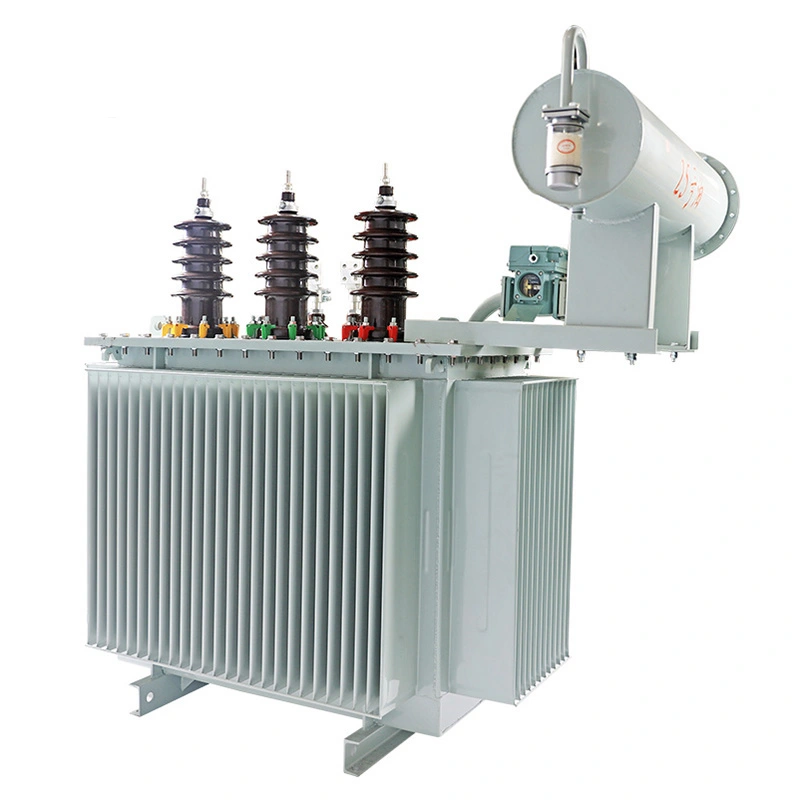

Transformateur de puissance triphasé S11 35kv 1000kva sur charge

Le transformateur de puissance triphasé s11 35kv 1000kva sur charge est conforme aux normes CEI et GB. Ce produit a une plage de régulation de tension à vide de 35 ± 3*2,5 % kV et 38,5 ± 3*2,5 % kV. Il peut être ajusté manuellement, électriquement ou automatiquement dans la plage de régulation de tension au moyen d'un interrupteur de régulation de tension à vide sur le côté primaire pour assurer la stabilité de la tension de sortie. Pour les transformateurs supérieurs à 6 300 kVA au niveau 35 kV, l'utilisation de réservoirs d'huile à plaques pliées améliore considérablement la résistance mécanique du réservoir d'huile, réduit les soudures, améliore la qualité de l'apparence du transformateur et présente de bons avantages économiques.

Paramètre technique :

Caractéristiques:

1. La consommation d'énergie est faible et l'effet d'économie d'énergie est remarquable. Notamment, la perte à vide a été considérablement réduite, en moyenne environ 25 % inférieure à la norme nationale GB/T6451.

2. Le noyau est constitué de tôles d'acier au silicium laminées à froid de haute qualité. La ligne de coupe transversale avancée au niveau national garantit que les bavures de coupe sont inférieures à 0,02 mm. L'ensemble du processus comporte des joints biseautés complets, aucun poinçonnage et aucun chevauchement des jougs. Les colonnes centrales sont empilées et liées ensemble, formant un tout compact, plat et solide. Cela réduit efficacement la perte à vide, le courant à vide et le bruit du transformateur.

3. Les bobines du transformateur de puissance triphasé s11 35kv 1000kva en charge sont fabriquées en cuivre sans oxygène de haute pureté, ce qui réduit efficacement la perte de cuivre. Les coins des plots de bobine et des barres de support sont arrondis, ce qui permet d'obtenir un champ électrique uniforme et une fiabilité accrue. Le support d'enroulement interne est renforcé pour améliorer sa stabilité et éviter l'instabilité et la déformation.

4. La paroi du réservoir est constituée d’une seule pièce de tôle d’acier. Il est transformé en une structure ondulée par une grande presse, ce qui réduit le nombre de soudures, améliore la résistance mécanique, élargit la zone d'absorption de chaleur, améliore l'effet de dissipation thermique et, en même temps, la paroi ondulée du réservoir évite la réflexion planaire des ondes sonores, réduisant ainsi le bruit. Le transformateur de puissance triphasé s11 35kv 1000kva en charge dans son ensemble est à la fois beau et simple.

5. Le réservoir d'huile de type capsule est adopté, ce qui ralentit efficacement le processus de vieillissement de l'huile du transformateur ; la jauge de niveau d'huile à pointeur peut empêcher l'apparition d'un faux niveau d'huile et résoudre le problème du vieillissement induit par la lumière de l'huile du transformateur ; le relais de gaz avec un dispositif de collecte de gaz est pratique pour l'entretien et le fonctionnement.

6. Un traitement spécial est effectué sur la partie d'étanchéité du réservoir d'huile du transformateur de puissance triphasé s11 35kv 1000kva en charge, et tout le corps du réservoir est pulvérisé avec de la peinture pour éliminer les coins pointus, les bavures et les scories de soudage produits pendant le traitement et pour améliorer l'adhérence de la peinture.
